在取得最初的幾個商業系列成功之后，考特斯德事隆（KautexTextron）闡述了其Pentatonic電池外殼平臺的設計過程，該平臺采用玻璃纖維/聚丙烯（PP）或尼龍6（PA6）材料，并對壓縮成型的層壓板進行注塑包覆工藝。
考特斯德事隆的Pentatonic熱塑性復合材料（TPC）電池外殼平臺在獲得公司前兩個量產訂單之前，經歷了大量的研發工作和數個樣件階段。該平臺的設計關鍵包括：熱塑性材料、長玻璃纖維、可按需嵌入金屬件的能力，以及主要通過自動化壓縮成型和注塑包覆工藝來實現集成式密封特征。
多年來，電動汽車（EV）電池殼體一直被視為復合材料具有巨大應用潛力的領域。由于防火安全標準及其他機械性能要求，片狀模塑料（SMC）等熱固性復合材料在討論中長期占據主導地位。然而，近年來，一些基于熱塑性復合材料的解決方案——其優勢包括可回收性，以及能夠通過注塑成型等快速和/或低成本工藝實現易于制造的特點——也已向市場展示，并開始獲得商業化應用。
一級汽車供應商考特斯德事隆不僅設計出屢獲殊榮的熱塑性復合材料電池殼體樣件，目前還正憑借兩個電動汽車系列項目，擴大熱塑性復合材料電池殼體部件的商業化生產規模。
考特斯德事隆在推出其Pentatonic平臺進入電池殼體領域之前，專業從事塑料汽車零部件（如燃油箱）已有數十年。“到2017年底，我們觀察到全球電動出行動能強勁，意識到這可能會極大地改變汽車行業。因此，我們開始討論拓展產品組合，將電動汽車相關產品納入其中。”考特斯德事隆工程總監羅曼·布菲耶（RomanBouffier）表示。
在考慮公司應該開發哪些部件時，“電池殼體對我們來說是非常自然的選擇，”他說道，“它是車輛中的儲能系統，而我們以制造燃油箱聞名。因此，這是一個順理成章的一對一替代。”
此外，考特斯在滿足車輛底部零部件設計要求方面擁有豐富經驗，具備向全球客戶交付相對大型零部件的專業能力，并且有將金屬部件轉化為塑料件的先例。“直到20世紀70年代，燃油箱還是由鋼材制成，而那時我們就成功將其轉換為塑料。對于面對金屬電池殼體這一同樣挑戰，我們對自身的經驗和能力充滿信心。”布菲耶說。
圖片
玻璃纖維增強熱塑性塑料，壓縮成型與注塑成型
此前專注于非增強塑料的考特斯德事隆，是如何開發出纖維增強復合材料電池殼體的？
“當時（大約2017年）一切都處于開發階段，但我們已經在復合材料方面積累內部經驗，因?yàn)椴咫娛交旌蟿?dòng)力汽車變得非常流行且產量不斷增加，”布菲耶解釋道，“這類車輛配備了承壓式燃油箱，其要求與傳統內燃機汽車的燃油箱不同。”傳統塑料油箱在施加壓力時有變形的風險，因此公司開始采用纖維增強塑料進行開發，以增加這些承壓油箱的剛度。
圖片

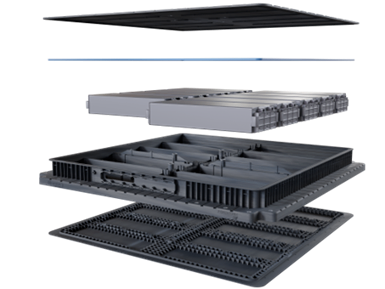

電池外殼的設計因客戶要求和所用電池類型而異（圖中為一個基于模塊化電池殼體的效果圖），但典型部件包括上蓋和底部防護件，兩者密封在一起，將容納電池的主殼體夾在中間，此外還包括冷卻、排氣和模塊固定裝置。
很快就能明確，復合材料也將是電池外殼的最佳材料選擇，因?yàn)榱悴考目箾_擊和防火要求是非增強塑料難以滿足的。考特斯還認識到，與客戶正在考慮的金屬替代方案相比，復合材料具有顯著優勢。“對于許多復合材料應用而言，相對于其他材料（如金屬），使用復合材料的主要驅動力是輕量化，這對一些電動汽車客戶來說非常重要。不過，在這個案例中，我們的主要驅動力是成本效益，以及將多種功能集成到一個復雜、一次成型的部件中的能力。”布菲耶表示。
他解釋說，典型的鋁制電池外殼需要大量型材，這些型材需要按長度切割并焊接在一起，然后這些焊縫還需要進行密封處理。“這給這些焊接點帶來了泄漏的風險，并且還需要多個裝配步驟。而采用注塑成型或壓縮成型等復合材料工藝，我們可以直接從模具中獲得相同的部件，最終得到一個本質防泄漏的殼體。此外，我們可以直接集成安裝點或橫梁等特征，而且復合材料不像金屬那樣容易腐蝕。因此，采用復合材料有很多好處。”他說。
由于公司主要業務已經集中在熱塑性材料上，因此選擇熱塑性方案進行電池外殼的開發是一個容易的決定。“我們內部具備很強的熱塑性能力，熱塑性材料在可回收性方面具有更多固有的優勢，而且追求汽車大規模量產項目根植于我們的理念之中。”布菲耶補充道。
為了保持零部件的成本效益，玻璃纖維被選為增強材料。“成本也是我們?cè)缙诰蜎Q定專注于聚丙烯（PP）和尼龍（PA）等工程塑料的原因，”布菲耶說，“除非一項新技術能為大規模汽車生產帶來經濟效益，否則你無法將其引入該領域。”
起初，考特斯受到了一些潛在客戶的質疑，他們懷疑采用工程級熱塑性塑料制成的玻璃纖維復合材料能否通過像UL94和V-0測試中那樣嚴格的防火阻燃和熱失控要求。“這就是為什么我們一開始更專注于PA6，因?yàn)樗哂懈玫淖枞夹阅埽⑶椅覀儗?duì)該材料進行了大量測試和研究，”布菲耶說。
然而，結果卻出乎意料。“我們認識到，滿足防火要求不僅需要正確的材料，還需要部件設計與材料（包括樹脂和纖維含量）的緊密結合，”他說，“最終，我們?cè)诜阑鸢踩矫鎸?duì)部件設計進行了深度優化，以至于我們也能有信心利用（成本更低的）PP來開發相關能力。”具體來說，他認為可以通過設計殼體外部特定的加強筋和法蘭結構來提供最佳保護。
重要的是，考特斯還意識到，盡管與全鋁或全鋼結構殼體相比，復合材料具有諸多優勢，但這些金屬也可以根據客戶要求，集成到混合設計中以結合各自的優點。“我們可以將鋼板或鋁板集成到我們的增強結構中。通過將所需的機械性能引入電池殼體的任意部位，我們能夠真正根據需求進行定制化設計，集成大量功能并節約成本，”布菲耶說。
這個鞋盒大小的電池外殼樣件是采用注塑成型工藝制造的，專為混合動力電動汽車設計。考特斯還展示了在這些部件中加入可回收或生物基樹脂的能力。
研究了哪些制造工藝？“這還是要回到零部件設計上來，”他說。公司首先發展了壓縮成型的能力，“因?yàn)殡姵貧んw的尺寸非常大——很多人認為對于兩平方米大小的薄壁部件，注塑成型是不可行的。所以我們開始使用壓縮成型來制造大型殼體，但同時也并行發展注塑成型的能力，以便能夠快速且經濟高效地為混合動力汽車制造較小的、鞋盒大小的殼體。我們希望掌握全方位的能力。”
隨著考特斯德事隆與合作伙伴開展更緊密的合作，并最終完成一系列樣件制造，他們清楚地認識到，對于許多設計而言，最優工藝實際上是兩種能力的結合——先壓縮成型主要的底部殼體，然后對多種集成特征進行注塑包覆。
基于模塊的全尺寸樣件
在內部開發出初步材料和制造能力之后，考特斯開始與現有及潛在客戶合作，進行電池外殼的CAE模型、設計研究和概念開發。然而，“問題在于，我們無法（向其他潛在客戶）分享這項開發工作，這始終是保密的，”布菲耶指出。“我們需要一個可以向全球展示、用以驗證這項技術的全尺寸樣件，因此我們很早就決定投資于相應的模具和設備。”
考特斯與壓縮成型專家WeberFibertech以及材料供應商朗盛合作，開發了這一內部名為“地平線項目”（ProjectHorizon）的首個樣件。
這款基于模塊化設計的玻璃纖維/PA6電池殼體樣件，旨在滿足抗沖擊和防火要求。其外層采用了連續纖維有機片材以增加額外剛度，并注塑包覆了保護性法蘭（見底部圖片中的垂直立柱）。
目標是開發出一套尺寸為1400×1400毫米、基于模塊的全尺寸電池殼體，包含上蓋和下蓋，能夠改裝到大眾ID.3中型純電動汽車（BEV）上，考特斯已購置該車型用于道路測試。
底部殼體托盤集成了防撞結構，采用直接長纖維熱塑性塑料（D-LFT）壓縮成型工藝制造。該工藝使用了朗盛（Lanxess）的DurethanB24CMH2.0PA6樹脂和長玻璃纖維粗紗，同時在外層采用了朗盛Tepexdyanlite連續玻璃纖維/PA6材料以增加額外剛度。“底部表面本質上是一塊巨大的壓縮成型復合板材，然后所有功能特征都通過注塑成型工藝添加。這使我們無需對整個表面進行注塑，也不需要使用巨大的鎖模力通過壓縮成型將這些功能部件成型到零件中。我們制造出復合板材，將其放入注塑模具中，合模后，就可以增加加強筋、法蘭區域、安裝點和密封面，”布菲耶解釋道。
如今，考特斯的電池殼體在其位于中國工廠的一條高度自動化的大噸位壓縮成型生產線上制造。
該樣件也包括一個壓縮成型的玻璃纖維/PA6上蓋，但布菲耶指出，在碰撞保護和防火安全方面，最具挑戰性的要求是下蓋和底部防護件。“上蓋沒有那么復雜——你甚至可以使用一個簡單的鋁制冷卻板作為上蓋，搭配我們的復合材料下蓋。對我們來說，真正有趣的產品是那些棘手的東西；更高的要求需要工程設計去尋找新思路。就這一點而言，意味著要更加關注底部殼體。”
最終的樣件接受并最終通過了一系列國際公認的電池電動汽車測試，例如歐洲經濟委員會的ECER100法規以及中國標準GB38031。
“電芯到電池包”樣件
基于模塊的樣件完成后發生了什么？布菲耶解釋道：“這個領域的發展速度太快了，以至于當我們完成第一個樣件的制造和測試時，電池模塊的概念已經不是最前沿的了。當時正在開發的主機廠項目已經從基于模塊的概念轉向電芯到電池包（cell-to-pack）的概念。特斯拉是第一家，現在許多主機廠都在朝這個方向發展。因此，我們也開發了我們的電芯到電池包樣件，以證明我們能夠應對多種電池概念。”
電芯到電池包的底托盤包含了專門設計的電芯定位支架，在本案例中，這些支架還與用于緊急泄壓和防止熱失控的爆破片功能相結合。電池由玻璃纖維/PP電芯固定座固定，這些固定座也可以包含額外的增強結構或集成式冷卻器。
正是在這個時候，公司也決定驗證其以PP作為熱塑性基體材料的能力，以證明即便改用這種更具成本效益的樹脂，電池殼體仍然能夠滿足防火安全要求。
電芯到電池包殼體的設計挑戰在于：電池是以無數個小電芯的形式插入的，需要配合適當?shù)臒峁芾韺⑵涔潭ǖ轿弧Ｒ酝脑O(shè)計通常采用某種結構泡沫注入殼體內部。
在這個概念中，考特斯尋求一種更堅固且產生廢料更少的解決方案。與基于模塊的設計類似，該樣件包括一個由長玻璃纖維（這次使用的是PP）壓縮成型的下蓋，以及一個由玻璃纖維/PP有機片材層增強的上蓋。然后，考特斯將玻璃纖維/PP電芯定位支架以及緊急泄壓閥和其他特征，通過注塑包覆的方式直接成型在下蓋中。
隨著兩個樣件項目的推進，以及公司開始為最終的量產客戶項目做規劃，考特斯德事隆最終決定將壓縮成型能力內部化，并在其中國工廠建立了一條大噸位的生產線。“這也為我們開發原型樣件提供了更大的自由度，”布菲耶說。
從2023年開始，公司開始參加一系列貿易展和客戶技術日活動，向汽車行業介紹Pentatonic電池殼體平臺。“一旦我們擁有了這些可以在展會、展覽和會議上向客戶展示的大型復合材料部件，局面就發生了根本性改變，”布菲耶說，“客戶能夠親手觸摸和感受這個部件，我們也能夠?yàn)樗麄兲峁?shù)據和部件，讓他們?cè)趦?nèi)部自行測試，進行真實的防火和碰撞試驗。‘地平線項目’為我們打開了許多扇門。”
行業獎項與首批量產系列部件
這些門中的第一批是多個表彰公司成就的獎項。2022年，考特斯榮獲SPE中歐汽車分會“賦能者”類別獎項以及中國“朗軒創新獎”；2023年，Pentatonic平臺榮獲SPE“GrandInnovationAward”。
一個多材料底護板的示例，該護板將壓縮成型的熱塑性復合材料（TPC）板與鋁板相結合，作為針對越野動態沖擊的額外增強結構。使用同一套模具，考特斯還為公路車輛制造了全TPC版本。見下方視頻中的自動化生產單元。
這款底護板實際上有兩種變體，均出自同一套模具（這對為主機廠降低工裝成本來說是一個非常酷的成就）。一種是適用于公路的全熱塑性版本，另一種是適用于越野的多材料版本。因此，圖示顯示的是越野版本。鋁板用于增強巖石爬行能力（就像你在猶他州摩押看到的那種路況），以滿足2.5kJ的動態沖擊要求，但并非用于冷卻，因?yàn)樵撟o(hù)板位于電池包的外側。
隨后，考特斯于2023年初收到了第一個TPC底護板的系列生產訂單，用于電池殼體下方的額外保護。
2025年，考特斯宣布獲得了一份為客戶生產底部電池殼體的合同。目前還不能透露該主機廠的名稱，由于該平臺將在2027年款車型上首次亮相，也不能展示具體的殼體圖片，但布菲耶指出：“我們可以說的是，這是一個電芯到電池包的概念，并且是一個集成了多種車型的大規模量產平臺。”
“與該主機廠的合作故事始于相當久之前，從前期工作和現場技術日活動開始，”他繼續說道，“我們舉辦了一場大型技術日活動，來自（主機廠）金屬團隊的一些技術人員在那里看到了我們的（樣件ID.3）車輛。他們鉆到車底，查看了所有的東西。這就是一切的開端。該主機廠的工程團隊開始與我們討論，我們共同啟動了一個預開發項目，并根據他們的要求進行了定制化開發。”
在這個設計中，底部殼體具有2平方米的表面積，既起到底部防護的作用，又為整個殼體提供密封功能。“這與純粹的底護板有一個重要的區別，”布菲耶指出，“在所有損壞和碰撞的情況下，電池可能會撞擊殼體內側——保持其密封性是絕對必要的。因此，圍繞這一點進行了大量密集的開發工作，從仿真開始，然后進行實驗室規模的測試以驗證仿真，最后進行全尺寸測試。”他補充說，CAE在開發過程中發揮了重要作用——緊湊的設計空間不允許有過度的工程設計。
開發過程首先是將客戶現有的鋁制電池殼體與考特斯的Pentatonic樣件進行評估和對比。“然后我們能夠根據客戶的具體要求對其進行重新設計，”他說，“通過最初的樣件，我們了解了哪些能做哪些不能做，并將這些經驗直接應用到該客戶的設計中，以確保我們避免任何內部和外部防火測試的問題。在該項目中，復合材料每次都優于鋁材。”
這一量產設計起始于一塊壓縮成型的金屬-復合材料混合板，其中帶有模塑成型的深拉結構，將連續玻璃纖維/PP層壓板與薄鋼板層疊在一起。“連續纖維增強熱塑性塑料與鋼的組合非常獨特，這是該概念的關鍵之一，”布菲耶說，“與玻璃纖維相比，鋼材以非常低的成本帶來了大量的剛度和彈性，而周圍的復合材料可以說保護了鋼材免受腐蝕。”
通過注塑包覆長玻璃纖維/PP，可以增加加強筋、排氣通道、螺紋點和密封面。“這種材料與壓縮成型件所用的材料相同，因此我們能在板材與注塑包覆材料之間的整個界面上實現牢固的粘合與密封。這正是此工藝的妙處所在。”他說道。
“我們之所以贏得這些底部殼體訂單，是因?yàn)槲覀兡軌蛘故境霾牧纤鶐?lái)的巨大優勢——底盤的耐腐蝕性、最高的機械性能，以及能夠根據局部要求進行調節的能力。我們切實展示了從鋁材或鋼材轉向復合材料或混合復合材料殼體所帶來的好處。”
預計到2026年底，配備這些電池殼體的電動汽車將上路行駛。而隨著考特斯德事隆持續發展并落實其Pentatonic平臺，未來還將有更多此類產品問世。
