碳纖維方格布，作為航空航天、新能源、高端裝備等領域高性能復合材料的核心骨架，其織造質量的均勻性與純凈度，直接決定了終端產品的力學性能與長期可靠性。然而，傳統依賴人工目視的檢測方式，已成為制約產業邁向高端化、智能化的關鍵瓶頸：效率與精度難以兼得，更缺乏可追溯的質量數據鏈條。
面對人工檢測效率低下、易疲勞導致漏檢誤檢、以及缺陷信息無法系統化分析等行業共性挑戰，我們推出碳纖維方格布織機AI檢測系統。本系統深度融合高精度機器視覺檢測技術與前沿深度學習算法，為生產線植入永不疲倦的“工業智眼”，旨在實現質量檢測的自動化、精準化與數據化閉環，真正賦能企業構筑穩固的質量護城河。
PART1系統介紹
我們研發的碳纖維方格布織機AI檢測系統，并非簡單的“相機拍照”，而是一套深度嵌入生產流程的智能感知與決策系統。
技術優勢
1高精度成像基底
采用全局曝光的專業彩色工業相機，配合定制化條形組合光源，實現最高0.10mm/像素的微觀分辨率。即使在35cm/min的織機最高運行速度下，也能確保每一幀圖像清晰穩定，為AI分析提供可靠數據基礎。
2AI算法核心
基于深度卷積神經網絡（CNN）自主研發的專用模型，經過海量缺陷樣本訓練，能夠智能識別經/緯紗夾毛、浮毛、毛團、斷經、斷緯、回緯、布邊不良等十余類復雜缺陷，對≥2mmx2mm的瑕疵實現95%以上的準確分類識別。
3實時閉環控制
系統實現毫秒級圖像處理與判定。一旦發現嚴重缺陷，可即時觸發聲光報警，并直接輸出停機信號至織機控制系統，實現“檢測-判定-響應”的全自動閉環，防止缺陷布卷產生。

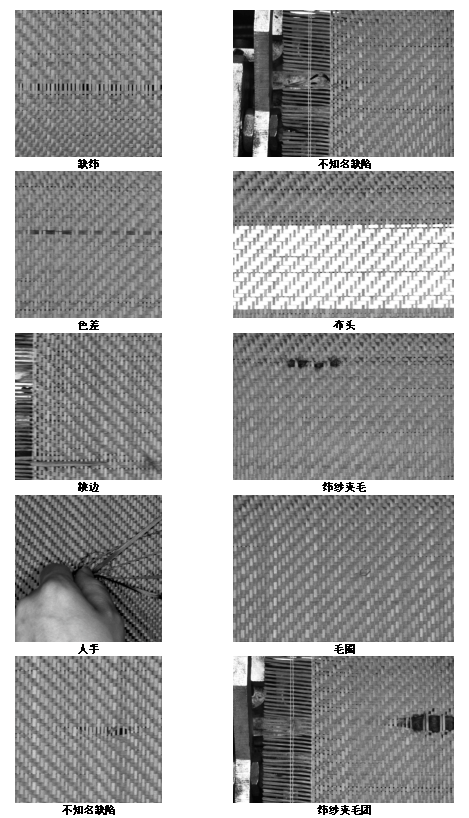

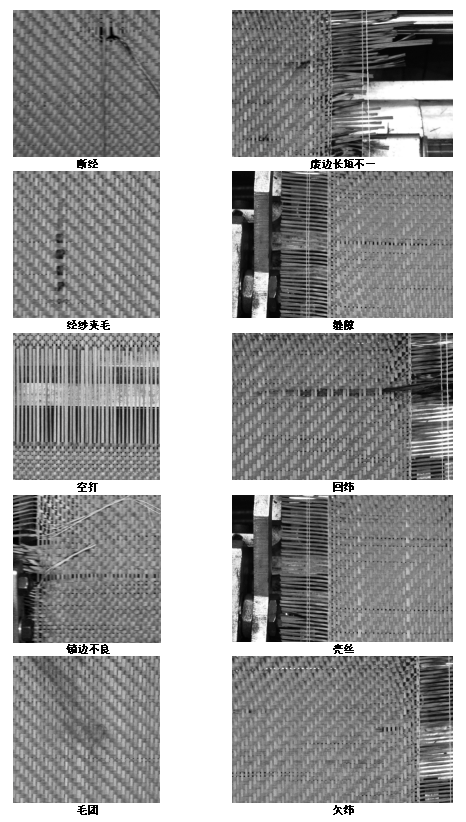

缺陷分類全面多樣、成像清晰穩定
核心功能
1全流程實時可視化監控

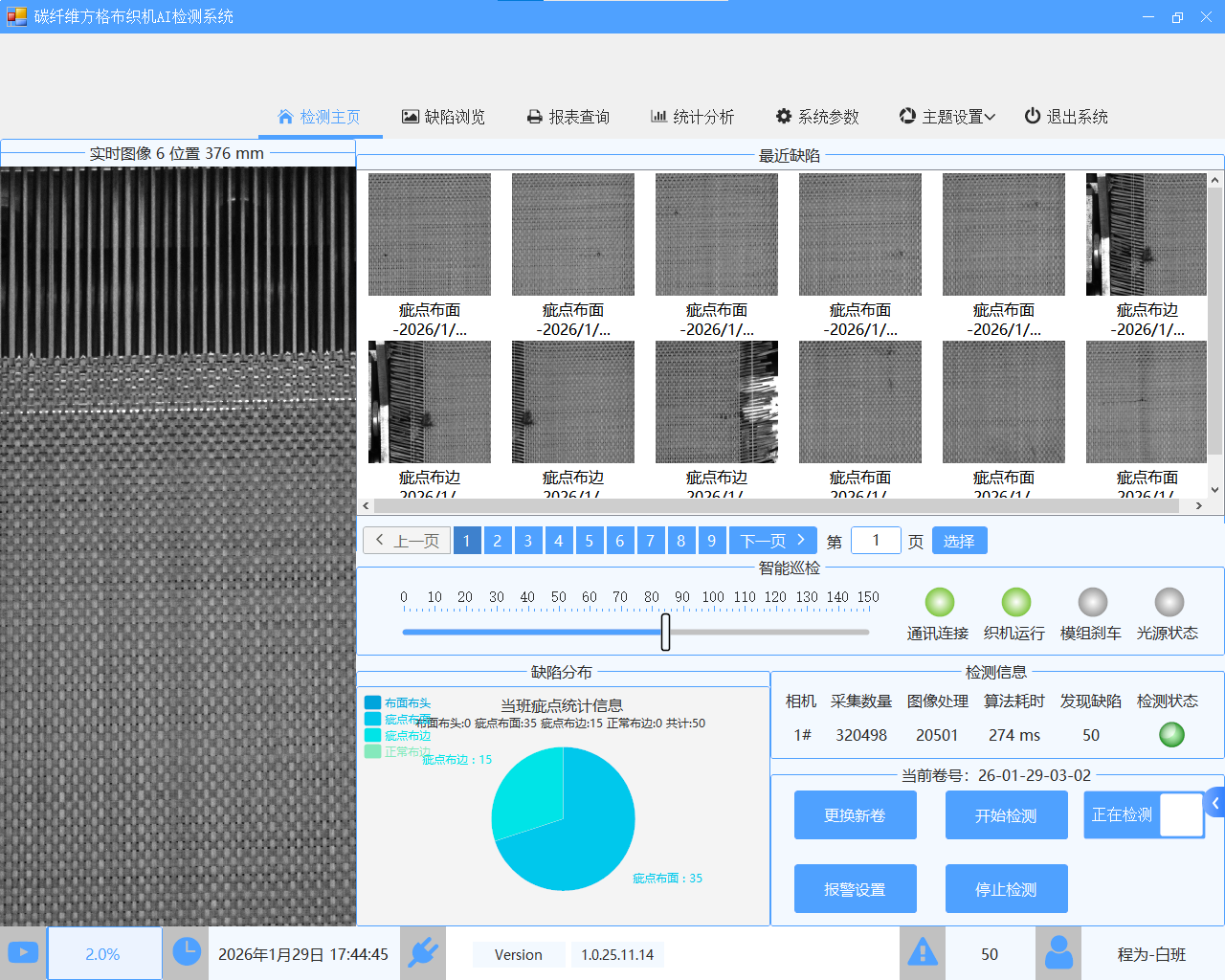

主界面動態呈現生產實況、缺陷特寫及其精準位置，通過觀察圖像，可以初步了解生產狀況，及時應對異常情況。
2代替人工巡檢
系統徹底改變了對熟練質檢工的經驗依賴，實現“機器換人，代替人工巡檢”。通過7×24小時不間斷的“工業智眼”自動判定，一名操作人員即可在中央控制室輕松看管多臺織機的質量狀況，將人力從高強度、重復性的目檢勞動中解放出來，轉向工藝優化與設備維護等更高價值工作，顯著降低長期用工成本與人員管理風險。
3深度數據追溯與分析
系統自動記錄每一處缺陷的高清圖像、類型、位置、時間及所屬布卷編號，數據完整保存6個月以上，支持百萬級圖片的秒級檢索。獨有的統計分析模塊，可將缺陷數據轉化為直觀的柱狀圖、趨勢圖，支持按時間、班組、品種等多維度輸出，讓質量狀況一目了然。
4靈活的系統集成與擴展實時閉環控制
提供標準數據接口，可與工廠MES（制造執行系統）及中控室服務器無縫通信，上傳結構化的質量報表（如缺陷總量、分類統計、質量評級等），為生產調度、工藝優化與質量追溯提供關鍵數據支撐。
PART2技術規格一覽
?檢測對象：碳纖維方格布；
?檢測類型：缺陷類型包含經紗夾毛、緯紗夾毛、浮毛、毛團、斷經、斷緯、回緯、布邊不良等缺陷；
?檢測精度：相機像素當量不小于0.10mm/pixel，缺陷≥2mm*2mm；
?檢測結果：支持疵點圖片與缺陷數據追溯瀏覽，具備換卷號功能；
?數據存儲：系統實時顯示檢測數據，并且可保存6個月數據；可存儲缺陷圖片約百萬幅；
?檢測速度：滿足織機最高檢測速度35cm/min，并可自動適應產線速度的變化；
?檢測幅寬：產品支持檢測最大幅寬2600mm；
歡迎垂詢，獲取專屬解決方案與案例詳情。
