亞琛工業大學紡織技術研究所的研究人員正探索借助粘性預浸絲束制備混雜纏繞層，在無需增設設備、更換工裝以及裁切纖維的前提下，實現復合材料壓力容器封頭部位的局部補強。
圖左為研究員馬庫斯?韋爾什，圖右為揚內斯?杜爾，二人手持研究所管狀復合材料實驗室試制的工藝試樣。圖片全部來源：德國亞琛工業大學紡織技術研究所
儲氫用復合材料壓力容器是燃料電池系統中的核心部件，但其生產成本高昂。根據工作壓力不同，復合材料纏繞層成本約占容器總成本的57%至67%。通過對封頭區域進行定向補強來降低材料耗用，已然成為復合材料壓力容器研發的核心方向。德國亞琛工業大學紡織技術研究所正在開展相關研究，探究僅依靠纖維纏繞工藝能否實現封頭局部定向補強，有望省去以往封頭專屬補強方案中繁雜的額外加工工序。
圓筒形壓力容器自身的受力分布特點帶來了設計難題：其環向應力數值為軸向應力的兩倍，而封頭區域所需的補強效果，遠超常規極向纏繞與螺旋纏繞所能提供的補強性能。美國能源部2013年發布的一份設計報告曾提出一種補強方案，即在正式纏繞作業前，于封頭處鋪設離散碳纖維條帶實現局部補強；但2015年的后續報告因該工藝流程復雜、不利于規?；慨a(chǎn)，將這一技術剔除出基礎設計方案。

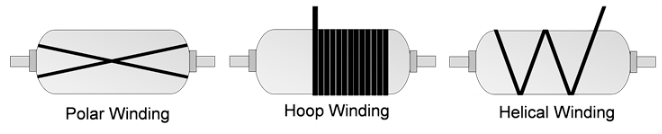

圖1纖維纏繞式壓力容器常用纏繞成型方式
自此之后，行業內涌現出兩種主流改進技術路線。德國塞沃特克公司推出桑巴專業壓力容器型纖維貼片鋪設設備，可在纏繞作業前，于內膽封頭表面鋪設定向薄纖維貼片；荷蘭塔尼克公司則搭建一體化機器人工作站，集成自動鋪絲、纖維纏繞與橡膠自動纏繞技術，可在復合材料鋪層流程的任意階段完成封頭局部補強施工。但這兩種方案均存在弊端，要么需要跨設備轉運工件，要么需頻繁更換工裝，還額外增加了纖維裁切與鋪設專屬工序。
亞琛工業大學紡織技術研究所研發了全新技術思路：利用預浸絲束自帶的粘性特性，在纖維纏繞過程中成型混雜纏繞層。常規極向?qū)?、螺旋層、環向?qū)拥膬啥硕它c均統一處于封頭區或筒體區，而混雜纏繞層一端設于封頭區域，另一端設于筒體區域。
預浸絲束將纖維與半固化樹脂整合為一體半成品，其自帶的粘性樹脂可在纏繞過程中產生摩擦力，能夠?qū)崿F(xiàn)傳統濕法纏繞工藝無法穩定成型的非測地線纏繞軌跡。依托該工藝制備的局部補強層，可靈活嵌入復合材料任意鋪層位置，全程無需更換生產設備、調整工裝夾具，也無需裁切與重新送料纖維。

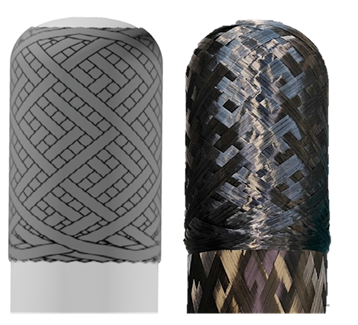

圖2纖維纏繞封頭補強層工藝試制試樣

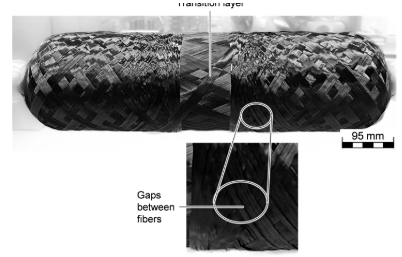

圖3雙封頭完成局部補強纏繞，兩層補強結構由過渡層相連
目前該技術已在研究所管狀復合材料實驗平臺完成實驗室可行性驗證，但仍存在諸多工程難題亟待攻克。最主要的問題是筒體端點處易出現材料堆積：多層混雜纏繞層疊加纏繞時，需錯開端點位置，避免局部壁厚過大，進而引發結構安全性隱患。筒體端點與封頭過渡區的間距也需精準優化，該參數受纏繞張力、絲束寬度以及容器直徑多重因素影響；縮短間距雖能節約原材料，卻會大幅提升纖維滑移、排布失穩的風險。
下一階段研發工作將依托萊茵金屬英文特公司研發的RHWind纏繞程序生成鋪層結構模型，開展有限元仿真分析。在與該企業聯合開展的政府資助氫能合作項目中，研究所已完成該軟件功能拓展，可實現混雜纏繞層設計，并將可量產的鋪層結構數據導入有限元分析軟件，開展高精度漸進式損傷仿真模擬。
研究核心目標為驗證混雜纏繞層能否達到足夠的局部補強效果，以此判定其能否替代部分傳統螺旋纏繞層；若驗證可行，將依托仿真結論優化筒體端點布設位置與工藝適用區間，推進工業化試制試驗。
