北玻電力復合材料有限公司主導產品包括:聚氨酯復合材料桿塔、大直徑復合支柱芯體、復合材料通訊桿塔、復合絕緣橫擔、其他復合材料制品等。
★其中之一，復合絕緣橫擔★
公司研制的復合絕緣橫擔系列產品已經應用于10kV一500kV等系列電壓等級的交直流輸配電線路。公司已授權專利8項，通過材料結構功能應用一體化創新設計，與傳統橫擔相比具有:重量輕、絕緣性強、耐腐蝕性能優異、運維簡便等優點?？捎行У目s小輸電線路的走廊寬度，同時有利于實現同塔多回。
公司現具有300t-2400t系列高溫硅橡膠注射機及800t同軸壓接機等生產和檢驗設備，可年產復合絕緣橫擔產品超過100000只(套)，已在北京、天津、上海、浙江、遼寧、山東、山西、福建等地工程中應用。
1復合絕緣橫擔性能
重量輕高度高：重量輕，密度2.0g/cm3，強度700Mpa以上，復合型材重量相比角鋼橫擔降低30%以上，可降低施工成本。
絕緣性能良好：相地、相間爬電距離較傳統鐵制橫擔增加2倍以上，可有效防止配網線污穢雷擊、覆冰閃絡。
抗老化耐腐蝕性能好：可在高鹽霧、高腐蝕、高污染環境中應用，滿足戶外基本要求。
防鳥害：可有效減少飛鳥筑巢及糞便引起的相地短路閃絡事故。
2配網用復合材料橫擔

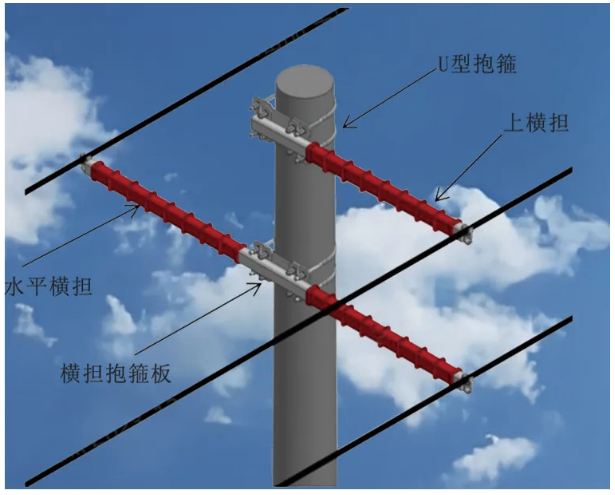

普通氣象區單回路標準型復合絕緣橫擔，采用上字形布置型式，其成套設計方案桿頭效果圖如下圖所示。成套設計方案包括橫擔本體（上橫擔、水平橫擔各1根）、橫擔抱箍板、U型抱箍。
復合絕緣橫擔本體通過橫擔抱箍板及U型抱箍固定在電桿上，且上橫擔需預設上傾角。

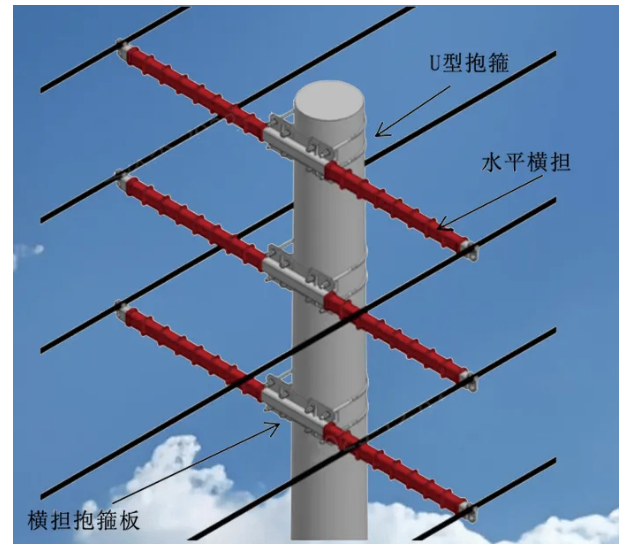

普通氣象區雙回路標準型復合絕緣橫擔，采用雙垂直布置型式，其成套設計方案桿頭效果圖如下圖所示。成套設計包括橫擔本體（水平橫擔3根）、橫擔抱箍板、U型抱箍。
復合絕緣橫擔本體通過橫擔抱箍板及U型抱箍固定在電桿上。

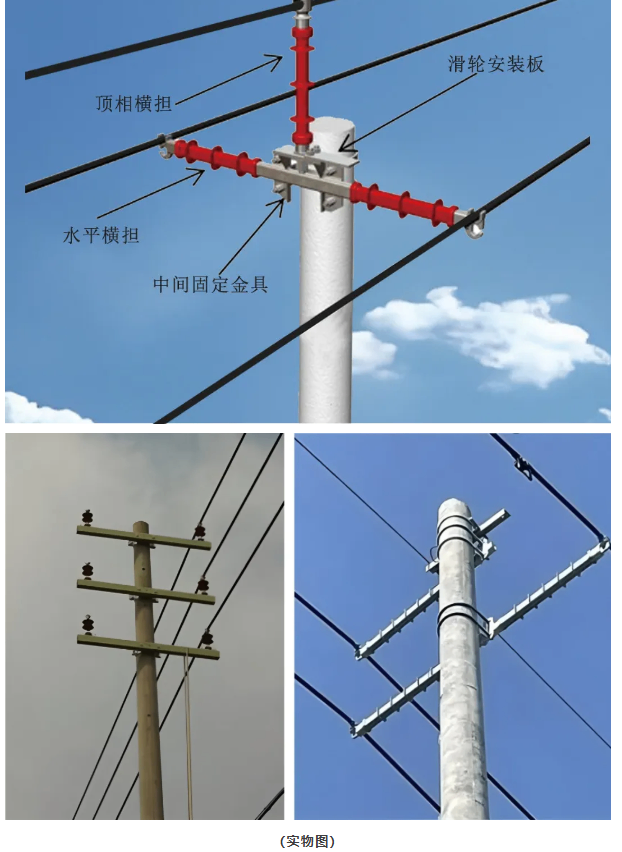

防風抗冰氣象區單回路標準型復合絕緣橫擔，采用上字形布置型式，其成套設計方案桿頭效果圖如下圖所示。成套設計包括橫擔本體(上橫擔、水平橫擔各1根)、橫擔抱箍板、UB型抱箍。
復合絕緣橫擔本體通過橫擔抱箍板及UB型抱箍固定在電桿上，且上橫擔需預設上傾角。

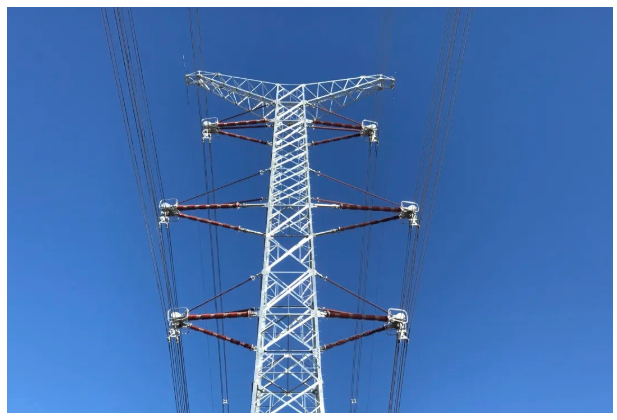

3 輸電用復合材料橫擔
輸電用復合材料橫擔（簡稱“復合橫擔”）是替代傳統“鋼橫擔+絕緣子串”的新型絕緣支撐構件，以纖維增強復合材料（FRP）為核心，集成機械承載與電氣絕緣功能，廣泛應用各高電壓等級線路。

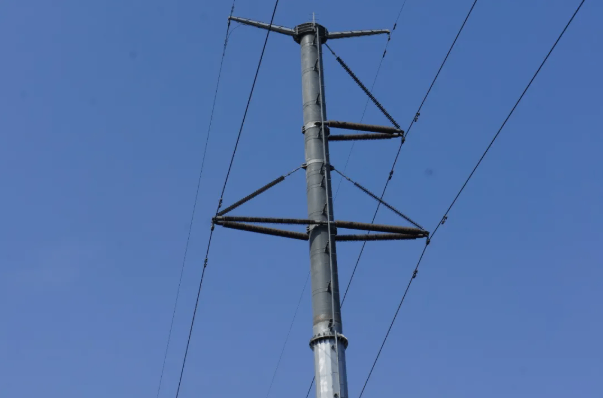

按結構：單柱式、單柱斜拉式、雙柱斜拉式（適配不同荷載）。
按電壓：高壓/特高壓110kV-1000kV交流、±500kV-±800kV直流。
