試樣材料分析。照片來源，所有圖片：AIM3D
AIM3D GmbH（德國羅斯托克）是羅斯托克大學的一家分拆公司，旨在大幅降低金屬零件增材制造（AM）的成本。AIM3D與該大學合作，使用PA6GF30膠帶（巴斯夫（德國路德維希港）Ultramid B3WG6）進行了一系列測試，這是一種玻璃纖維增強的聚酰胺材料，以確定復合擠出建模（CEM）3D打印工藝的潛力。在AIM3D ExAM 255和ExAM 510機器上打印測試樣品，并將試樣的拉伸強度與注塑成型和傳統3D打印等替代工藝進行比較。據說對材料測試的評估得出的結論是，打印的PA6GF30優于其他3D打印工藝，幾乎達到了注塑成型的拉伸強度。
AIM3D指出，PA6GF30是工業批量生產應用中常用的材料，如汽車，專用機器制造或設備技術，因為它結合了高機械性能與耐溫性和耐介質性。據報道，PA6GF30組件也非常適合在工作溫度允許的情況下替代金屬或鋁部件。

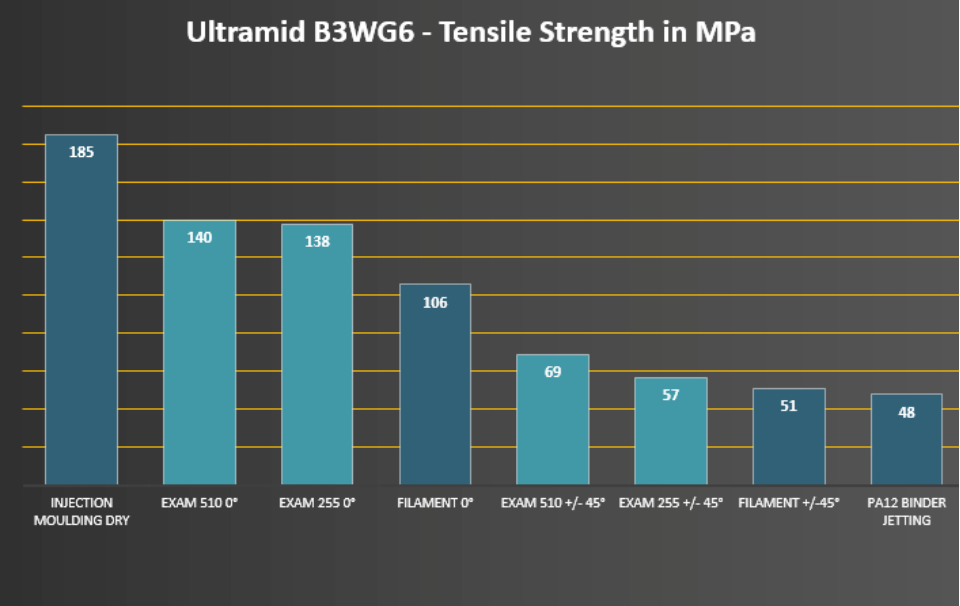

關于機械性能，例如拉伸強度，通過在AIM3D ExAM 255和ExAM 510系統上3D打印玻璃纖維增強聚酰胺獲得了非常高的值（見圖1）。與使用長絲材料的粉末床工藝或3D打印工藝相比，AIM3D報告稱CEM工藝系統具有接近熱塑性塑料注塑成型工藝的拉伸強度。
測試結果
- 使用巴斯夫PA6GF30材料的CEM工藝成功生產出具有精細印刷分辨率的復雜、精密零件。
- CEM技術僅適用于中小型生產運行和快速原型設計。然而，與注塑成型或其他傳統的3D打印工藝相比，CEM實現了功能集成，仿生機會和選擇性密度。
- PA6GF30 的高拉伸強度和高連續工作溫度證明了其替代材料密集型鋁制零部件。
先，在帶有PA6GF30的ExAM 255和ExAM 510機器上打印了拉伸棒。3D打印網的取向是可變的 - 0°用于與拉伸方向一致的鋪層（纖維的取向也在拉伸方向上），±45°用于交替方向為±45°的模式。與注塑成型的PA6GF30，可比較的PA6GF30長絲和通常用于3D粉末床打印的PA12材料進行了比較。
AIM3D表示，圖1表明CEM技術接近注塑成型值，但與長絲相比具有顯著優勢。這種現象主要歸因于巴斯夫PA6GF30材料的原始顆粒含有長達3毫米的玻璃纖維，可以承受更長時間的拉伸力。相比之下，由于技術原因，據報道，長絲中的纖維長度更短。通常，纖維增強（GF）和纖維填充（如果僅使用短纖維）是有區別的。
終，測試證明PA6GF30在3D打印時的高強度和130-150°C的高連續工作溫度相結合，使其成為一種普遍適用的材料。結合CEM系統上優化的可印刷性，將來可以打印多功能應用，例如夾具或搬運工具（通常由鋁銑削而成，這是一種材料密集型工藝）。總而言之，AIM3D表示，在成本（單位成本）以及3D打印組件的增強性能參數方面有許多積極的方面。
此外，與傳統制造的組件相比，3D打印的特殊吸引力在于通過3D打印兼容的設計方法進行“功能集成”。功能集成意味著可以在一個打印過程中制造組件。AIM3D生產了一個由PA6GF30制成的配備電機安裝的擠出機外殼，作為該過程的演示，其中電機安裝，墻壁中的兩個空氣管道，通風口和傳感器安裝都作為單個組件集成到外殼中。在傳統的鋁制零件生產策略中，必須從一個塊銑削三到四個零件，從而導致原材料的浪費。此外，在設計階段需要時間來設計一種解決方法，以避免使用槽鉆等特殊工具，并對組件進行適當?shù)男螤顢M合連接。編寫CAM銑削程序所花費的時間也被消除，特別是對于小批量生產。手動裝配工作大大減少，這也對零件的成本計算產生了積極影響。
由PA6GF30制成的3D打印部件的示例。右側是一個擠出機外殼，采用功能集成的3D打印技術生產。
PA6GF30通常難以用于3D打印。除了價格和獲得它的挑戰。然而，據報道，CEM工藝的獨特之處在于，它能夠使用沒有長絲的市售顆粒，其中材料采購成本與沒有模具成本的注塑成型相同。此外，3D打印提供了幾何自由度（如底切），仿生設計機會或選擇性密度（不同的強度，材料節省，選擇性彈性）。
AIM3D席執行官Vincent Morrison博士說：“對于不含長絲的原材料，與注塑成型相當?shù)膬r格是我們CEM 3D打印系統技術的一個優勢。“使用PA6GF30，我們的ExAM 255機器能夠生產具有精細打印分辨率的復雜，精致的零件，以及具有更大層厚度的大型結構部件，從而通過先進的3D打印實現大的成本效益。
當然，AIM3D指出，先進的3D打印工藝無法與大中型批量生產運行的注塑成型節省的成本相匹配。然而，在中小型生產運行和快速原型制作的情況下，3D打印占了上風，CEM工藝仍然被證明是銑削鋁生產的合適替代品。
