加拿大多倫多大學和瑞爾森大學的研究人員合作，利用機器人3D 打印技術，制備出聚芳醚酮-連續碳纖維復合材料，在 X 波段（8.2~12.4 GHz）表現出優異的電磁屏蔽性能。

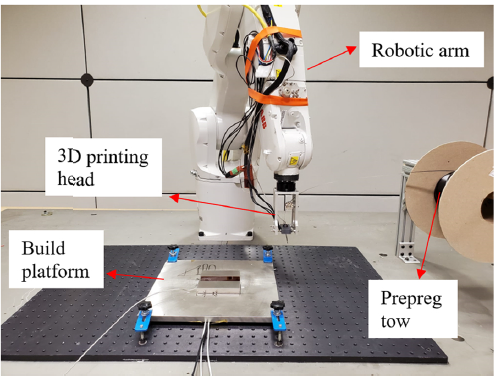

在聚合物基體中加入連續碳纖維，在提高材料的力學性能的同時，通過構建導電網絡還可增強其電磁屏蔽效能。然而，傳統的制造技術無法制造出具有復雜幾何形狀的部件，也難以調整纖維鋪層達到理想的電磁屏蔽效果。研究人員以低熔點聚芳醚酮的連續碳纖維絲束預浸料為原料，打印出具有不同纖維取向和層數的連續碳纖維復合材料，并測試了其在X波段范圍的電磁屏蔽效能。聚芳醚酮基體的電導率僅0.05 S/m，而連續碳纖維復合材料的電導率達到2.37  S/m。研究發現：連續碳纖維復合材料的電磁屏蔽效能與纖維鋪層的層數成線性關系，高達到52.11 dB，而聚芳醚酮基體僅為1.365  dB；隨著電場方向與纖維之間角度的減小，材料單位厚度的屏蔽效能增加，大為158.4  dB/mm。
