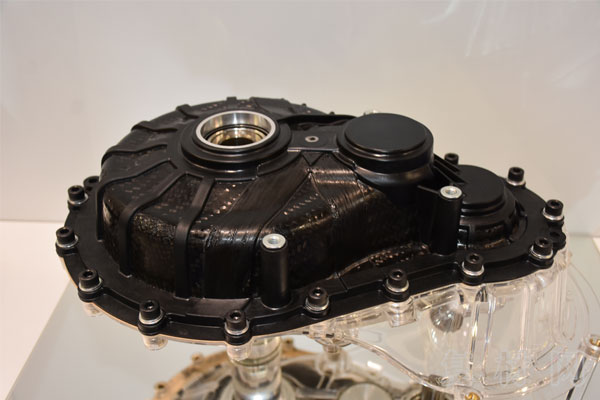

2017JEC獲獎產品-CFRP變速器殼蓋
電氣變速箱殼體由纖維增強熱塑性塑料制成，而不是用鋁零件。有機板由一個短纖維增強TP樹脂( PPA +40% GF)進行超模壓. 鋁嵌件作為軸承座可以使軸承負荷過渡到有機片材并且減少齒輪嚙合的偏差?？鏤D磁帶和額外的注射成型筋達到剛度。交叉單向帶和增加的注射筋可以達到剛度。
應用
電動汽車
復合材料 & 工藝
-4mm TP 碳纖維/PA6 有機板, 8層優方向. 熱沖壓成型, 水射流切割修邊 – 碳纖維 / PA6. 1” 寬 單向帶, 沖壓前增加有機板. – PPA 40% 玻璃短纖維在注射工具中超模壓– 鋁嵌件作為軸承座.
復合材料使用的優點
該創新的核心優點是: - 重量減輕: 30%和鋁合金箱體相比減輕30%. – 聲學性能 – 可持續性 –大容量復合材料科技
