參與德國政府輕量化科研項目，ACTC支持SMC高效數字化仿真工藝鏈條開發

日期：2020-06-17 來源：FAST 瀏覽：2508

近日，由德聯邦巴登-符騰堡州的科學、研究和藝術部以及SIMUTENCE公司資助的輕量化科研項目“VirtualSMC”正式開展。該項目旨在通過簡化的仿真方法，為片狀模塑料（SMC）開發出一種適用于工業化應用的數字化工藝流程模型。該項目由德國卡爾斯魯厄理工學院（簡稱KIT）的車輛系統技術研究所（簡稱FAST）主導，ACTC通過提供一款SMC電池包的設計，支持此項目的開發、驗證和終的成品展示。該項目已于2020年3月開始，為期一年半。

片狀模塑料（SMC）是一種纖維增強的熱固性材料，與常規的復合材料相比，其可定制化的材料體系和制造工藝極大地提高了纖維增強復合材料工業級應用的潛力，這種趨勢在新能源電動汽車（BEV）的電池包上尤其明顯。SMC設計自由度很高，材料成本較低，種種優勢已經體現在各類研究機構及廠家的多種輕量化解決方案中。

為了充分利用SMC輕量化解決方案的潛力，采用合適的仿真設計和優化方法是必不可少的。與此同時，制造過程會顯著影響產品中纖維取向等結構，進而影響產品的性能。因此，有效的仿真設計還需要一個對實際制造過程的數字化映射系統（digital twin），也需要一個虛擬的工藝過程鏈，這可以為后續的進一步仿真方法，如翹曲變形仿真、結構仿真等保留制造過程對于產品性能的影響。不過，之前的學術模型過于復雜，導致無法生成有效的材料卡片用于工業化產品的結構仿真當中。而且，他們還沒有足夠成熟的技術來清晰描繪不同的工藝制造過程來滿足小精度和大數值效率的要求。

VirtualSMC項目將彌補以上諸多局限，通過簡化的仿真方法，為SMC輕量化解決方案建立高效的工藝流程仿真設計，推動SMC材料的大規模工業化應用。

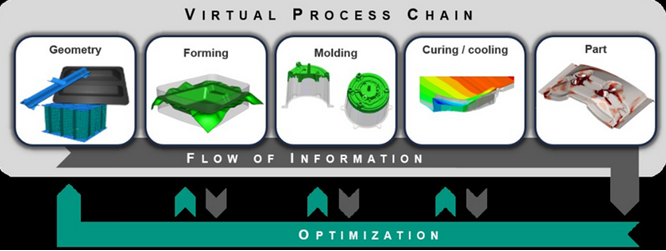

Virtual Process Chain
圖片來源：KIT-FAST
作為該項目演示部件的電池包，由ACTC研發團隊自主研發并使用SMC模壓& PCM混合成型工藝試制而成，950 x 570 x 280 mm的尺寸條件下重量不到5KG。產品通過復雜和精密的模具設計實現了SMC模壓和PCM模壓混合成型，并內嵌了金屬件，無需額外膠結金屬件，提升了連接部位的強度。這種新型的工藝為新的產品設計提供了思路，也將在“VirtualSMC”項目中，為高效數字化仿真設計的驗證提供支撐。

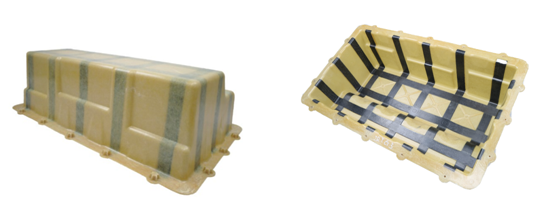

BEV SMC電池包
圖片來源：ACTC
ACTC(AdvancedComposite Technology Center)由HRC投資的國內致力于輕量化未來應用的先進復合材料技術中心，德國弗勞恩霍夫化學技術研究院(FraunhoferICT)為其提供全面技術支持。
