Cevotec  光纖貼片FPP技術  新的滾動運動和垂曲線特征

Cevotec公司 (Unterharching, Germany)已經通過其光纖貼片(FPP)技術將貼片尺寸擴大50倍，從而廣泛擴展生產的組件范圍。這項主要針對航空航天需求的發展，現在還為FPP的形狀靈活的貼片夾持器帶來了新的“滾動運動”沉積性能。第二個新功能是垂曲線功能，該功能可以使用用于FPP的ARTIST STUDIO軟件復制傳統的雙軸或準各向同性層壓板。 此功能還有助于滿足大型航空結構的生產要求，實現了雙軸和QI層壓板，同時消除了傳統復合材料工藝所具有的浪費，昂貴的自動化和低效率的問題。





FPP技術的核心功能之一是使用形狀靈活的夾具，將幾乎不同形狀的材料的跳線應用于幾乎任何形狀的表面。該夾持器目前可以適用于DIN A4(192×272毫米)大小的貼面，甚至是高度彎曲的大表面，如那些通常用于飛機和航空航天應用。

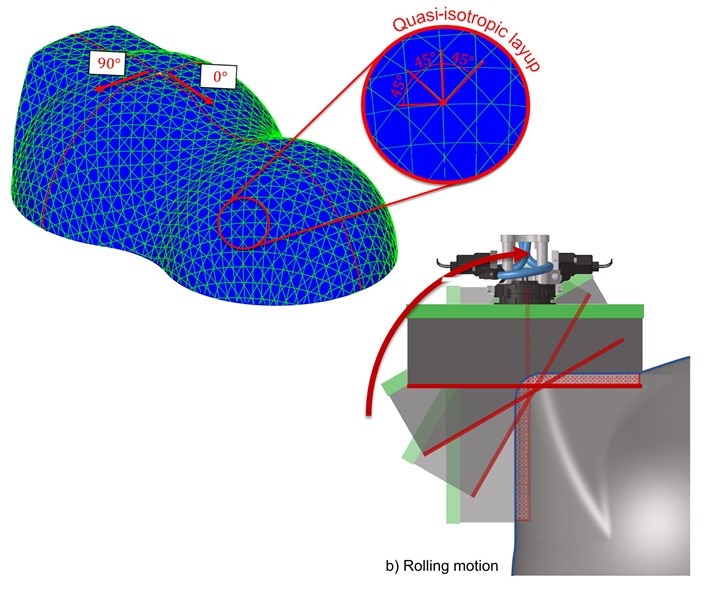

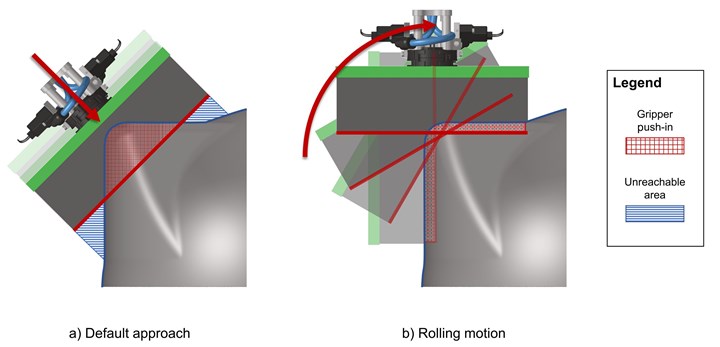

在某些凸起區域，該過程受到抓具主體高度的限制。 當抓爪的尺寸相對于零件的有限表面特征而言太大時，抓爪的基板將在貼片的邊緣接觸之前接觸其表面。 到目前為止，一個過程中的夾具更換系統可以用較小的夾具和補丁處理此類區域。 但是，現在，Cevotec新開發的滾動運動功能是一個附加選項接觸點不是沿單個法線應用，而是沿曲線滾動，每個曲線的每個點都有不同的法線。 這種行為是受到車輪滾動運動的啟發。 由于抓爪需要完成復雜的運動，因此Cevotec的SAMBA Scale和Multi cell具有六軸機器人作為抓爪操縱器。 根據貼片的曲率，可以通過FPP專用的ARTIST STUDIO軟件自動計算出佳的接觸曲線，從而使工程師可以輕松使用此新功能。

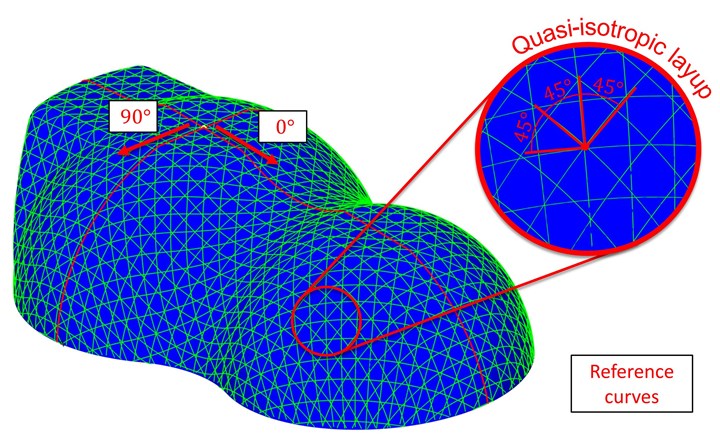

ARTIST STUDIO通過另一個重要功能進行增強：垂曲線。 ARTIST STUDIO的優勢之一一直是創建自定義貼片圖案，尤其是用于沿曲線荷載路徑的局部加固。 借助新的“垂曲線”功能，ARTIST STUDIO還可以支持創建更傳統的層壓板，例如雙軸（[0°，90°]）或準各向同性（QI，例如[0°，90°，+ 45°，-45 °]）。 在ARTIST STUDIO 1.3中，Cevotec引入了新的運動懸垂功能，使用戶能夠以更高的精度預測所施加貼劑的形狀。





借助新的“懸垂曲線”功能，就有可能創造出FPP層壓板，它的纖維方向與傳統的機織織物相似，其特點是經緯方向之間有90度角，并能將這種圖案覆蓋在復雜的形狀上。但是也可以添加遵循相同原理的其他+/- 45°層。因此，在保持FPP的靈活性的同時，零件制造商只需要點擊幾下鼠標就可以選擇整塊的QI層壓板作為0參考，并實現比以往任何時候都更加復雜的貼片模式。



新的滾動運動和垂曲線功能是進一步提高SAMBA生產單元生產率和靈活性的關鍵開發。 Cevotec的目標是為復雜復合材料的工業生產提供強大的系統。
