NCF碳NCF和熱塑性樹脂薄膜相結合的連續成型樹脂

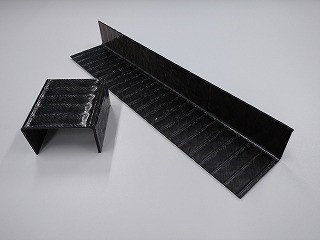

Shindo使用其NCF Resinply產品Shimteq NCF D200CR成功地連續形成了C通道形狀。
模制C形通道的橫截面
熱塑性復合材料易于管理，因為它們在模制過程中不涉及化學反應，并且由于纏結聚合物的分子結構而具有很高的韌性。此外，由于它們可以熔化和固化多次，因此它們具有很高的可回收性。
Shimteq NCF D200CR是一種具有三層結構的碳纖維非卷曲織物（NCF），其中碳纖維在兩個方向上以45°排列，并且熱塑性聚酯樹脂PA6膜作為基質層合并用聚酯纖維縫合。此成型過程使用的材料具有[+ 45 / PA6膜/ -45] 5s的層壓結構，該材料是10張Shimteq NCF D200CR的堆疊。

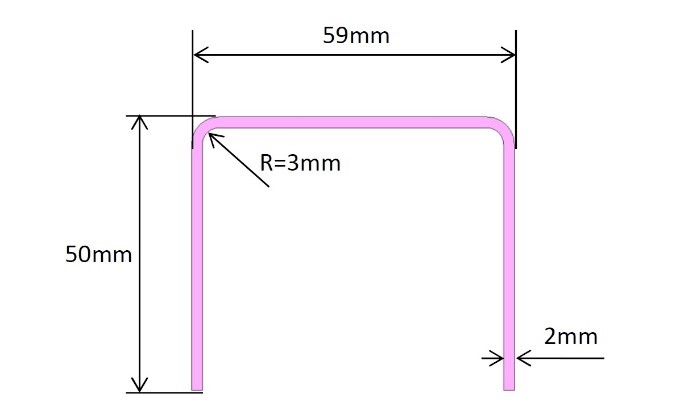

該結構經過預熱過程，上表面和側面被壓制成C形通道。形狀為寬59mm，高50mm，厚2mm和半徑3mm。在此加壓過程中，該公司通過重復加壓和減壓步驟，同時沿縱向進給材料，成功地連續形成了形狀。
模制C形通道的橫截面

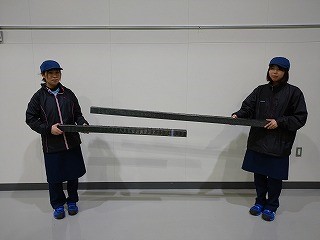

該成形產品可以以130mm / min或更高的速度連續模制，并且在隨后的過程中不需要重復的加熱和加壓。
在某些條件下，可以看到一些樹脂浸漬的部分以及源自模塑的模具形狀的轉移，但是沒有纖維取向的變化，這是拉擠成型中的問題。尤其是當增強纖維沿偏置方向取向時，即相對于縱向方向為+ 45°或-45°，并且沒有碳纖維沿模塑產品的縱向方向取向時，會發生這種情況。在這種層壓取向中，在拉擠成型中維持纖維取向非常困難，但這可以通過優化成型技術來實現。
此外，Shimteq NCF D200CR的基質是PA6熱塑性樹脂，除了在特殊情況下（使用單體和低聚物降低粘度，然后需要進行固化以進行聚合）附加過程之外，很難拉伸熱塑性復合材料。由于現場聚合涉及化學反應，因此固化過程中的溫度控制非常重要，并且還需要對高反應性單體和低聚物的溫度和濕度進行控制以存儲材料。 Shimteq NCF D200CR使用已經聚合的PA6膜，因此不需要進行質量控制。
Shimteq NCF D200CR具有一種特殊的形式，其中碳纖維作為增強纖維，而PA6膜作為基質通過縫合而整合在一起。因此，與普通的熱塑性預浸料不同，它在室溫下具有很高的懸垂性，因此具有很高的形狀跟隨性，并且由于碳纖維為NCF形式，因此在模塑過程中可以保持纖維線性，并且復合材料模塑件具有很高的機械和物理性能。
通過優化工藝參數（例如頂部和側面壓力，壓制時間，加熱溫度和預熱溫度），使用的連續成型技術可以連續成型各種橫截面形狀的產品。 Shindo將繼續致力于在飛機，汽車，鐵路，建筑和船舶等廣泛應用中的進一步開發。
