English
簡(jiǎn)體中文
關(guān)鍵詞：環(huán)氧樹脂;室溫固化;高溫使用;低成本
中圖分類號(hào)：TQ 433. 4+37;O 633. 13 文獻(xiàn)標(biāo)識(shí)碼：B 文章編號(hào)：1671-3206(2010)04-0616-02
在生產(chǎn)實(shí)際中,有些特殊場(chǎng)合需要能夠在室溫下粘結(jié)但要在高溫下使用的環(huán)氧樹脂膠粘劑,如電子行業(yè)、航空業(yè)、機(jī)械制造業(yè)等領(lǐng)域的一些零部件的粘結(jié)[1]。
隨著各種新技術(shù)、新工藝的開發(fā)和引進(jìn),在上述方面的需求量在不斷擴(kuò)大[2],但目前市售的此類固化劑價(jià)格較高,普遍在40元/kg以上。究其原因,主要是在這些固化劑中,大多使用的是市場(chǎng)不易買到的化工原料,而且成本偏高所造成的[3]。基于上述情況,本實(shí)驗(yàn)力求研制一種成本較低,又能滿足一般使用要求的常溫固化、高溫使用環(huán)氧樹脂膠粘劑,所用原料均為化工市場(chǎng)容易購(gòu)買的物質(zhì)[2]。經(jīng)大量篩選試驗(yàn),制備出可于室溫下2~3 h固化,能夠在200℃下使用的環(huán)氧樹脂固化劑,原材料成本價(jià)格約為20元/kg,配制簡(jiǎn)單,存放容易。
1·實(shí)驗(yàn)部分
1.1 試劑與儀器
E-44環(huán)氧樹脂、固化劑(HD、T-31、聚醚胺、低分子聚酰胺650等)、增強(qiáng)劑、偶聯(lián)劑(硅烷偶聯(lián)劑A-171)、填料(滑石粉、高嶺土、碳酸鈣、硫酸鋇等)均為工業(yè)品。
101A-1型電熱恒溫鼓風(fēng)干燥箱。
1.2 實(shí)驗(yàn)方法

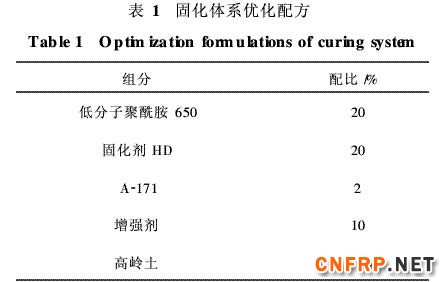

1. 2. 1 配方篩選 經(jīng)對(duì)物料進(jìn)行相容性、耐溫性、熱穩(wěn)定性、儲(chǔ)存穩(wěn)定性及成本等多方面的篩選,綜合考慮,篩選出固化體系原料組成為:固化劑為HD和低分子聚酰胺650,偶聯(lián)劑為A-171,填料為高嶺土,再配以增強(qiáng)劑,并在各種組合下進(jìn)行了大量試驗(yàn),得到優(yōu)化配方,見表1。
1.2. 2 配制方法 在容器中先加入低分子聚酰胺650,在機(jī)械攪拌下,依次加入HD、A-171、增強(qiáng)劑,攪拌均勻后,加入高嶺土,攪勻出料即可。
2·結(jié)果與討論
2.1 使用方法
使用時(shí)按E-44環(huán)氧樹脂∶固化劑=1∶1,現(xiàn)配現(xiàn)用。室溫下凝膠時(shí)間1 h左右,固化時(shí)間2~3 h。長(zhǎng)期使用溫度可達(dá)200℃。
2.2 原材料成本核算
按目前化工市場(chǎng)行情,此固化劑體系約合20元/kg。
2.3 偶聯(lián)劑的加入
視具體使用情況而定,如果沒有很高的粘結(jié)強(qiáng)度要求,則可不加或少加。
2.4 填料
不得使用碳酸鈣,否則將與增強(qiáng)劑起反應(yīng)而降低固化劑儲(chǔ)存穩(wěn)定性。填料用量可根據(jù)環(huán)境溫度適當(dāng)增減。
2.5 凝膠時(shí)間
隨冬夏季環(huán)境溫度的不同而略有變化,應(yīng)根據(jù)當(dāng)時(shí)溫度調(diào)節(jié)配膠量。
3·結(jié)論
本實(shí)驗(yàn)研制的固化劑適用于目前市場(chǎng)上常見的E-44型環(huán)氧樹脂體系,常溫配制,使用溫度可達(dá)200℃,并且成本低廉,具有一定推廣使用價(jià)值。
更多信息請(qǐng)關(guān)注復(fù)合材料信息網(wǎng)http://m.lzzz.net
