環氧樹脂的固化測量

環氧樹脂已被廣泛用于制造飛機、汽車、自行車、高爾夫球桿、滑雪板、雪橇等。而環氧樹脂膠粘劑作為一種特殊的膠粘劑，常用于木材、金屬、玻璃、石材以及塑料的粘結。通過調節配方，它可以呈現出不同的特性，比如柔軟的、剛性的、透明的、不透明的、彩色的、快速固化的、緩慢固化的。相較于普通的膠粘劑，環氧膠粘劑具有出色的耐熱性和耐化學性能，同樣配方的環氧樹脂在加熱條件下固化比室溫下固化具有更高的耐熱和耐化學性能。

測試條件：

溫度范圍：RT…200°C

樣品質量：0.47mg

坩堝：氧化鋁，加蓋

溫度程序：2次升溫，均升至200°C；升溫/冷卻速率：10K/min

測試結論：

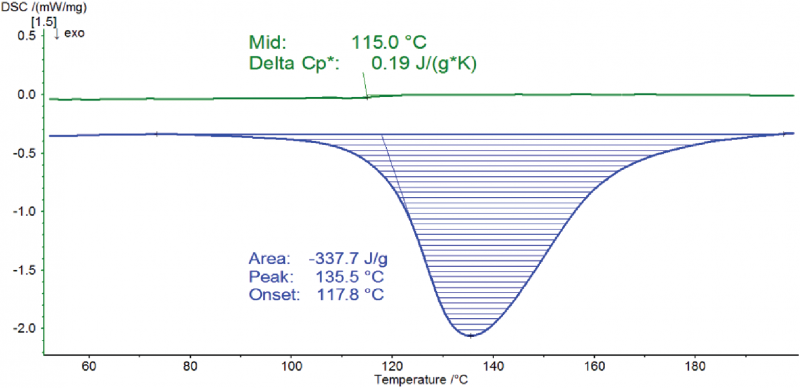

本案例使用耐馳DSC 3500對環氧樹脂進行測試。一次升溫時，樣品發生固化，放熱峰的峰值溫度為135.5°C，升溫至200°C，環氧樹脂完全固化。通過二次升溫可知，該固化后的樣品玻璃化轉變溫度為115.0°C（中點溫度）。
