English
簡體中文
在航空航天、高端裝備制造領域，碳纖維增強PEEK復合材料（CF/PEEK）一直是高性能結構材料的“明星選手”。憑借輕質高強、耐高低溫、抗疲勞、可回收等多重優勢，它逐步替代傳統金屬與熱固性復合材料，成為高端裝備輕量化升級的核心材料。
但長期以來，一個關鍵難題始終制約著CF/PEEK性能突破：纖維與樹脂的界面結合狀態。PEEK作為半結晶高分子材料，成型過程中的界面結晶行為，直接決定復合材料的界面強度、穩定性與使用壽命。此前行業對國產高端T1100級碳纖維的界面結晶調控機制尚不明確，也缺少界面微觀結構與宏觀性能的關聯研究。
近日，北航團隊針對國產T1100碳纖維/PEEK復合材料開展專項研究，探明了降溫速率、纖維上漿劑對界面結晶行為的調控規律，找到了球晶與橫晶轉變的核心閾值，同時依托AFM原子力顯微鏡實現了界面微觀形貌與粗糙度的精準表征，為國產高端碳纖維復合材料的性能優化提供了關鍵理論與實驗支撐。
核心研究：解鎖CF/PEEK界面結晶的調控密碼
不同于傳統聚焦復合材料整體結晶性能的研究，該研究聚焦纖維-樹脂界面微觀尺度，以國產T1100碳纖維為核心研究對象，設置兩大關鍵變量：碳纖維上漿狀態（帶漿/去漿）、成型降溫速率（1～30℃/min），系統探究其對界面結晶形貌、結晶動力學、界面剪切強度（IFSS）的影響機制。
1.上漿劑：界面結晶的“隱形開關”
商用碳纖維表面普遍涂覆上漿劑，用于保護纖維、提升加工性，但也會直接干預PEEK的界面結晶過程。實驗通過索氏提取法去除碳纖維表面上漿劑，對比兩組樣品的界面差異：
帶漿碳纖維表面光滑，上漿劑覆蓋了纖維天然微觀溝槽，降低了異相成核位點，PEEK在界面易生成無序球晶；而去漿處理后，碳纖維本征表面結構暴露，粗糙度顯著提升，為PEEK結晶提供了充足成核位點，大幅提升界面成核能力。
同時，上漿劑富含含氧官能團，去除后纖維表面氧碳比下降、表面能小幅降低，有效消除了漿料對纖維-樹脂晶格匹配、熱應力誘導結晶的干擾，更易誘導PEEK形成規整橫晶結構。
2.降溫速率：結晶形貌與強度的“調控旋鈕”
成型降溫速率直接影響PEEK的過冷度與成核速率，是調控界面結晶的核心工藝參數。實驗證實：降溫速率越快，PEEK成核能量壁壘越低，界面晶核密度越高，結晶速率越快。
研究明確了行業關鍵臨界參數：當界面晶核密度達到0.07/μm時，PEEK界面晶體實現從球晶到橫晶的精準轉變。低速降溫下，界面晶核稀疏，PEEK分子可三維自由生長，形成各向同性球晶；高速降溫+去漿纖維的協同作用下，晶核密集排布，分子三維生長受限，只能沿纖維徑向定向生長，形成有序的橫晶結構。
3.界面結晶決定材料宏觀力學性能
界面結晶形貌直接主導復合材料的界面結合強度。球晶結構內部應力各向同性、相互抵消，界面摩擦力小、結合強度弱，受力時易出現纖維與樹脂脫粘、剝離；而橫晶結構應力呈各向異性疊加，大幅提升界面摩擦與結合力，顯著優化界面力學性能。
性能測試數據顯示：隨著降溫速率提升，兩組樣品界面剪切強度均大幅提升。30℃/min高降溫速率下，去漿T1100-CF/PEEK的IFSS達到78.52MPa，較低速工況提升25.9%，且相較于帶漿樣品性能提升10.2%，充分驗證了界面結晶調控的有效性。
AFM原子力顯微鏡：微觀界面表征的核心利器
在本次研究中，AFM原子力顯微鏡（BrukerDimensionICON）是解析碳纖維界面微觀結構、關聯結晶行為的核心測試手段，彌補了SEM僅能觀測宏觀形貌、無法精準量化表面粗糙度的短板，為揭示上漿劑的作用機制提供了納米級精準數據支撐。
1.精準表征纖維表面微觀形貌差異

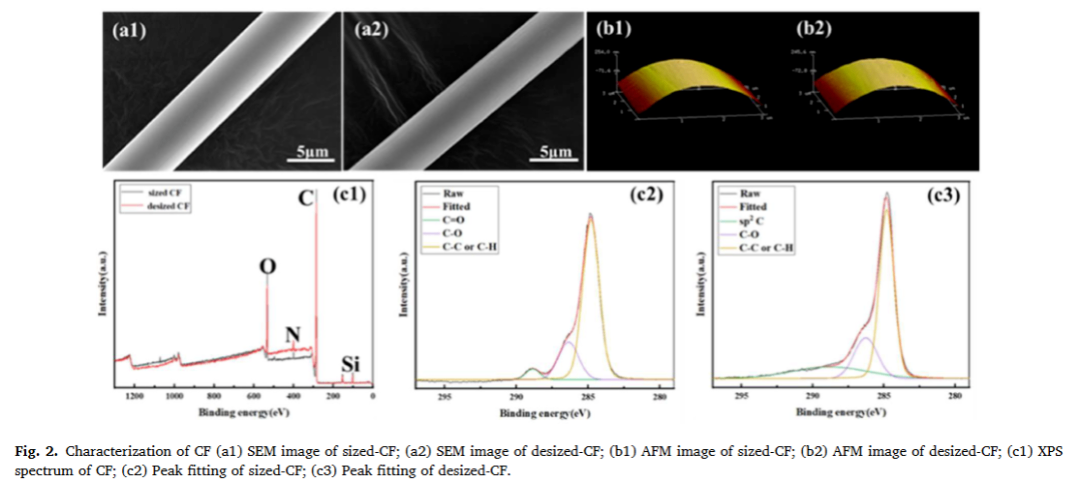

研究采用3μm×3μm標準掃描區域，分別對帶漿、去漿T1100碳纖維表面進行掃描成像。AFM圖像直觀呈現：帶漿碳纖維表面平整光滑，幾乎無明顯溝槽；經去漿處理后，纖維表面天然的平行溝槽完全暴露，紋路更深、更清晰，微觀凹凸結構顯著豐富。
這種納米級形貌差異，是影響PEEK異相成核的關鍵，也是后續界面結晶形貌差異化的底層原因，只有AFM能夠實現這種精細化、可視化的形貌捕捉。
2.量化分析表面粗糙度，建立性能關聯
相較于定性形貌觀測，AFM的核心價值在于精準量化表面粗糙度參數Ra。實驗數據顯示：碳纖維去漿處理后，表面粗糙度Ra從4.15nm顯著提升至7.99nm，粗糙度近乎翻倍。
這一量化數據完美解釋了去漿纖維更易誘導橫晶生成的機制：更高的表面粗糙度提供了更多異相成核位點，增大了纖維與熔融PEEK的接觸面積，強化了界面相互作用，有效降低PEEK結晶活化能，加速界面成核與晶體生長。
3.輔助驗證界面結晶調控機制
結合AFM粗糙度數據、XPS化學組分分析與POM結晶形貌觀測結果，研究成功構建了纖維表面微觀結構—界面晶核密度—結晶形貌—宏觀界面強度的完整關聯鏈條。AFM量化的粗糙度參數，成為佐證“上漿劑覆蓋表面溝槽、抑制成核，去漿暴露微觀結構、促進結晶”機制的核心定量依據，讓界面結晶調控理論更具科學性與說服力。
研究核心結論與行業價值
1.晶核密度是界面結晶轉變的核心閾值：0.07/μm是PEEK界面球晶向橫晶轉變的臨界晶核密度，降溫速率提升、去除上漿劑均可有效提高晶核密度，促進有序橫晶生成。
2.工藝與表面改性協同增效：去漿處理對界面結晶的促進作用優于單純提升降溫速率，二者協同可最大化優化CF/PEEK界面結構與力學性能。
3.AFM納米表征不可或缺：AFM實現了碳纖維表面納米級形貌可視化與粗糙度精準量化，是解析復合材料界面微觀機制、優化材料設計的關鍵測試技術。
該研究填補了國產T1100高端碳纖維PEEK復合材料界面結晶研究的空白，明確了成型工藝與表面處理的優化方向，為高端熱塑性復合材料在航空航天、高端裝備領域的規?；瘧?，提供了重要的實驗支撐與理論指導。
中心儀器圖片
納米紅外分析系統
