環向纏繞
環向纏繞是芯模繞自身軸線勻速旋轉,繞絲嘴沿芯模筒體軸線平行方向移動，芯模每轉- -周 ,繞絲嘴移動-個紗片寬度,如此循環下去，直到紗片均勻地布滿芯模筒體段表面為止。環向纏繞只能在筒身段進行，只提供環向強度。環向纏繞的纏繞角(纖維方向與芯模軸夾角)通常在85° ~ 90°之間,環向纏繞參數關系圖(圖3- 41)和計算公式如下
D- 芯模直徑;
a-纏繞角。
當纏繞角小于70°時，紗片的寬度要求比芯模直徑還大，這是不可能的,因此環向纏繞時,纏繞角必須大于85° ,小于90°。
縱向纏繞

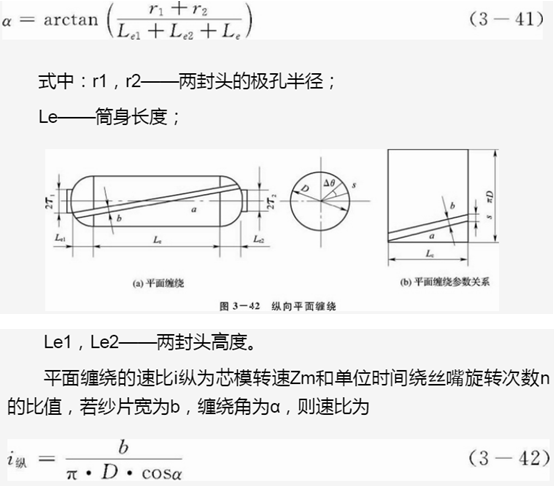

縱向纏繞又稱平面纏繞。纏繞時，纏繞機的繞絲嘴在固定的平面內作均勻速度圓周運動,芯模繞自身軸線慢速旋轉, 繞絲嘴每轉一周，芯模旋轉一個微小角度 ,相當于芯模表面上一個紗片寬度。紗片與芯模軸的夾角稱纏繞角，其值小于25°。紗片依次連續纏繞到芯模上各紗片均與兩極孔相切,各紗片依次緊挨而不相交。纖維纏繞軌道近似為一個平面單圓封閉曲線。平面纏繞基本線型如圖3- 42所示。
由圖3- 39可知 ,纏繞角a為
平面纏繞適用于球形,橢球形及長徑比小于1的短粗筒形容器生產。平面纏繞容器頭部纖維有嚴重架空現象，為了減少纖維架空對制品質量的影響，-般在纏繞不同層次時，使纏繞角a值在一定范圍內變化，以分散纖維在端頭部的堆積。
來源：《復合材料件可制造性技術》
