English
簡(jiǎn)體中文
對(duì)于大口徑（內(nèi)徑≥5.0m）玻璃鋼煙囪而言，國(guó)內(nèi)目前通用的加工程序是：
1）、模具表面纏繞聚酯薄膜（脫模劑）；
2）、纏繞碳纖維氈（導(dǎo)靜電）；
3）、噴涂短纖維或者鋪設(shè)短纖維氈（防腐蝕隔離層）；
4）、（表面固化后）打磨、吹灰，鋪設(shè)短纖維氈過(guò)渡層，然后纏繞環(huán)向紗和單向布（層，7～8mm厚）；
5）、（表面固化后）打磨、吹灰，鋪設(shè)短纖維氈過(guò)渡層，然后纏繞環(huán)向紗和單向布（第二層，7～8mm厚）；
6）、（表面固化后）打磨、吹灰，局部鋪設(shè)短纖維氈過(guò)渡層，然后纏繞加強(qiáng)筋；其他部位噴涂表面防護(hù)層（膠衣層）；
如上述所示的整套工藝執(zhí)行下來(lái)，2.5～3天/節(jié)的加工速度，已經(jīng)是很快的了。
但是，由于玻璃鋼煙囪的加工工藝，受到環(huán)境溫度、相對(duì)濕度的限制（《煙囪設(shè)計(jì)規(guī)范》有明確的限制條件），再加上工程管理體制的限制——一般是前一年第四季度報(bào)計(jì)劃、季度批計(jì)劃、第二季度招標(biāo)、第三季度施工，如果不對(duì)包括該煙囪的加工技術(shù)加以改進(jìn)，充分利用有限的時(shí)間窗口加工完畢玻璃鋼煙囪段，那么在北方的很多地區(qū)，將難以實(shí)施——玻璃鋼煙囪的應(yīng)用客戶，很可能被限制在氣候較溫暖的黃河以南地區(qū)。
2. 玻璃鋼煙囪加工控制技術(shù)的難題
由于玻璃鋼煙囪所用樹(shù)脂，基本上是乙烯基酯樹(shù)脂，其固化放熱峰值高達(dá)150℃左右，并且由于乙烯基酯樹(shù)脂屬于電、熱的不良導(dǎo)體，樹(shù)脂的固化放熱不能及時(shí)地?cái)U(kuò)散到周圍大氣環(huán)境中，如果一次加工的玻璃鋼層厚度過(guò)厚，很有可能導(dǎo)致已纏繞樹(shù)脂的固化速度，在早先纏繞樹(shù)脂的固化放熱作用下急劇加快而形成爆聚，輕則導(dǎo)致已纏繞的玻璃鋼制品開(kāi)裂，重則引起火災(zāi)！
我想，很多玻璃鋼同行，均遇到過(guò)此類問(wèn)題、吃過(guò)這類苦頭。
3. 玻璃鋼煙囪快速加工技術(shù)簡(jiǎn)介
冶建總院作為一個(gè)歷史超過(guò)60年、國(guó)內(nèi)玻璃鋼行業(yè)的開(kāi)拓者之一、玻璃鋼工業(yè)協(xié)會(huì)的發(fā)起者之一，在玻璃鋼技術(shù)領(lǐng)域，已開(kāi)展了50多年的相關(guān)技術(shù)研究。特別是近10多年來(lái)，基于國(guó)內(nèi)大口徑玻璃鋼容器、玻璃鋼煙囪應(yīng)用市場(chǎng)的拓展，以及國(guó)內(nèi)玻璃鋼煙囪加工過(guò)程中，質(zhì)量問(wèn)題、安全問(wèn)題頻出的的現(xiàn)實(shí)，自2000年前后即開(kāi)展大口徑、大壁厚玻璃鋼制品纏繞控制技術(shù)的研究，并先后于2006年秋季、2012年夏季，利用本院提供相關(guān)技術(shù)服務(wù)的機(jī)會(huì)，進(jìn)行了2次工程應(yīng)用試驗(yàn)（分別為內(nèi)徑6.6m和大壁厚22mm、內(nèi)徑3.5m和壁厚15mm。），大獲成功，工程承包商和業(yè)主一致叫好。
在2016年6月，冶建總院第三次提供大口徑玻璃鋼煙囪技術(shù)服務(wù)項(xiàng)目上，再次獲得成功應(yīng)用！
案例相關(guān)參數(shù)如下：
1）、玻璃鋼煙囪的內(nèi)徑7.5m、壁厚17～22mm、每段纏繞長(zhǎng)度6.0m；
2）、目前已獲得短纏繞加工時(shí)間21小時(shí)（從開(kāi)始纏繞聚酯薄膜、到安裝完畢加強(qiáng)筋和噴涂完畢外保護(hù)層），如果考慮到玻璃鋼煙囪段的固化、脫模、模具整修時(shí)間，每段玻璃鋼煙囪段的加工控制周期，也只有30小時(shí)，在1.5天/節(jié)之內(nèi)！
3）、如果承包商的裝備可靠性、操作人員的技術(shù)水平得到提高，筆者完全有信心，將纏繞時(shí)間縮短至16小時(shí)、整節(jié)玻璃鋼內(nèi)筒的加工周期縮短至36小時(shí)/節(jié)（1天/節(jié)）！
4）、纏繞工人力配備：一班制、6～8人（視加工設(shè)備的技術(shù)水平、工人的熟練程度而定）。
4. 加工過(guò)程參考照片
下列照片，基本上反映出該案例的主要生產(chǎn)節(jié)點(diǎn)：

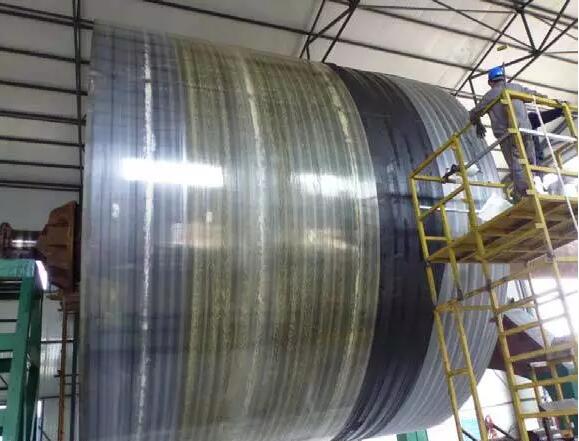

鋪設(shè)聚酯薄膜

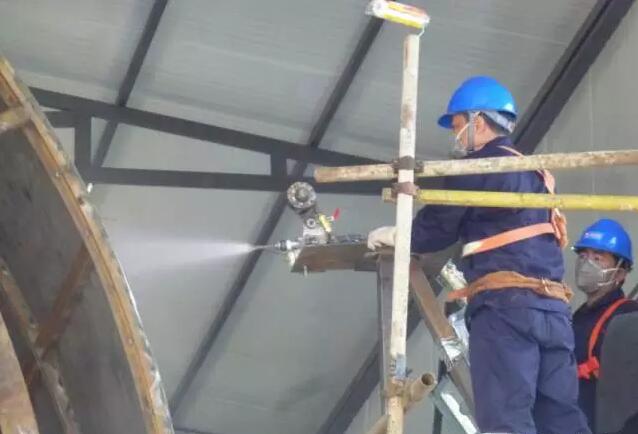

噴涂道樹(shù)脂

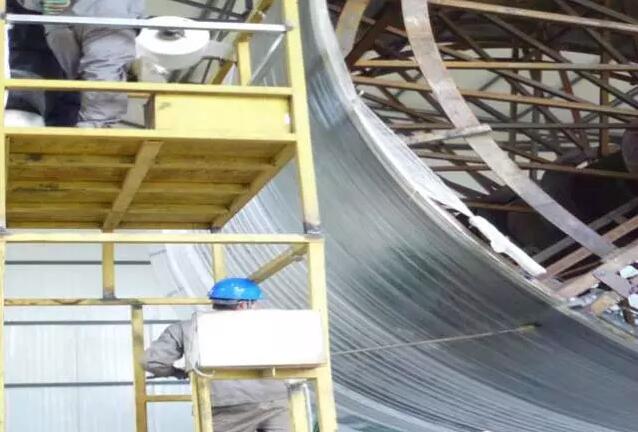

鋪設(shè)碳纖維氈（導(dǎo)靜電層）和網(wǎng)格布

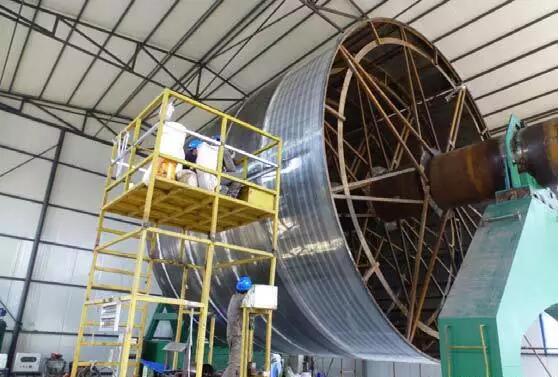

輥壓排泡

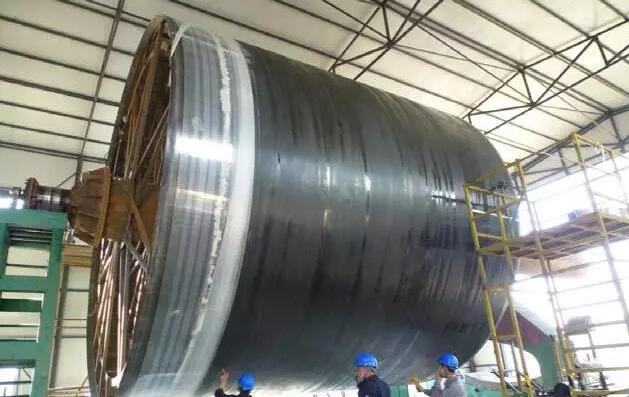

防腐蝕隔離層制作完畢、結(jié)構(gòu)層纏繞之前

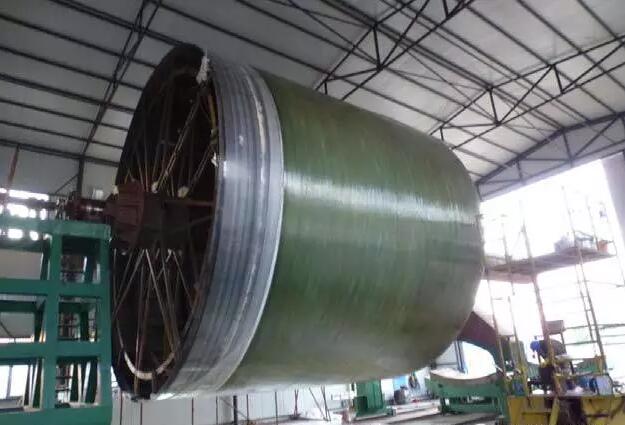

次結(jié)構(gòu)層纏繞完畢

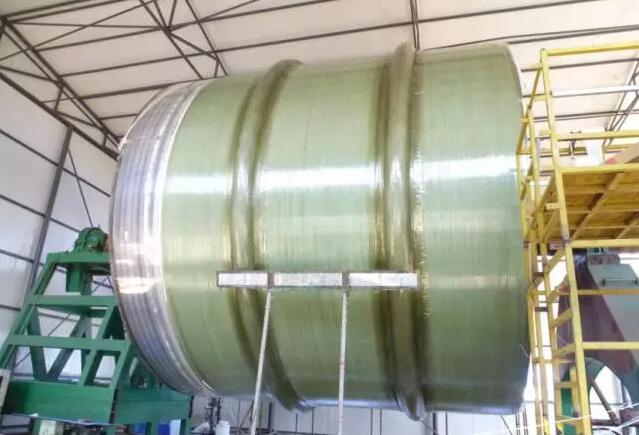

加強(qiáng)筋安裝完畢、等待脫模
5. 簡(jiǎn)單討論
各位同行，可就筆者的上述工程試驗(yàn)結(jié)果，加以簡(jiǎn)單的測(cè)算：
1）、貴司采用該技術(shù)，可為貴司的大口徑玻璃鋼制品（玻璃鋼儲(chǔ)罐、玻璃鋼煙囪）的加工，縮短多少加工周期、節(jié)約多少加工成本？
2）、如果貴司掌握了該類玻璃鋼煙囪的快速加工技術(shù)，可以為貴司拓展多少客戶群體？擴(kuò)大多少客戶地域分布？
3）、本案例再次證明，技術(shù)研究和進(jìn)步（用時(shí)髦的話講，“技術(shù)創(chuàng)新”），是推動(dòng)社會(huì)進(jìn)步、提高經(jīng)濟(jì)效益的佳途徑！
更多信息請(qǐng)關(guān)注復(fù)材網(wǎng)m.lzzz.net
