用環氧樹脂改性聚異氰脲酸酯泡沫塑料時，環氧樹脂中的環氧基與異氰脲酸酯基反應生成思唑烷酮結構，化學反應式是：

　　環氧樹脂改性聚異氰脲酸酯泡沫塑料可用一步法成型，也可用預聚法成型。前一種方法所得的泡沫塑料較后一種方法脆。
　　三氯化鐵對這種預聚體的生成有催化作用，粗異氰酸酯中存在少量雜質三氯化鐵，故不必另加催化劑。

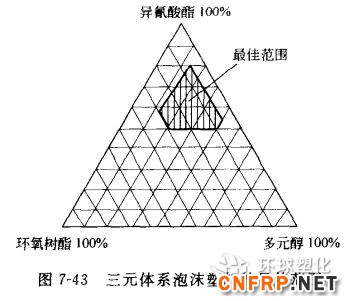

　　環氧樹脂改性聚異氰脲酸酯泡沫塑料中，往往同時加入多元醇，成為三元體系的制品。考慮到泡沫塑料的綜合性能，三種成分的比例在一定范圍較為合適(圖7—43)。

　　這類泡沫塑料，一般達到250℃才開始有較明顯的失重現象。
　　.
       更多信息請關注復合材料信息網m.lzzz.net
