?
?
?
?
通過認證?[誠信檔案]
產品結構式：
CAS No.：
主要應用：
|
高性能結構膠主體或改性樹脂 |
高強高韌先進碳纖維復合材料主體樹脂
|
|
適合RTM、VARTM、預浸料等工藝 |
耐高溫稀釋劑
|
材料規格：
主要成分：主體樹脂：三官能胺基環氧樹脂

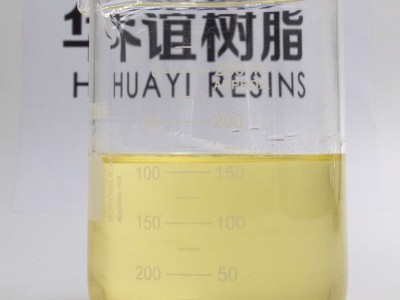

外觀：淺黃色透明液體。
性能：
|
項目 |
技術指標
|
測試方法
|
|
密度（25℃）,g/mL |
1.305 |
參照MSDS |
|
閃點，℃ |
135.2 |
參照MSDS |
|
粘度（25±1℃），mPa·s |
2000～3000 |
GB/T 2794-2013 |
|
環氧值，Eq/Kg |
0.98-1.04 |
GB/T 4612-2008 |
|
不揮發物 |
≥99.5% |
GB/T 2793-95 |
使用方法：
可使用胺類、酸酐類及咪唑類等環氧樹脂通用固化劑固化，常用固化劑如4,4-二氨基二苯砜（4,4-DDS）4，4-二氨基二苯基甲烷（DDM）、甲基四氫苯酐（METHPA）、甲基納迪克酸酐（MNA）、二乙基四甲基咪唑（2,4EMI）等。
典型固化劑固化產物性能數據見說明書背面。
包裝：
1kg/瓶、20kg/桶。
注意事項：
AFG-90MH環氧樹脂反應活性較高。
高溫、光照、敞口會加速樹脂變質，貯存時應保持干燥、陰涼、密封，貯存期一年。
若在低溫環境中儲存，可延長貯存期。
典型固化物性能：
|
項目 |
固化劑DDS，典型值 |
測試方法 |
|
玻璃化轉變溫度，℃ |
220-225 |
GB/T 194667.2-2004 |
|
拉伸強度，MPa |
67 |
GB/T 2567-2008 |
|
拉伸模量，GPa |
4.1 |
|
|
彎曲強度，MPa |
190 |
|
|
彎曲模量，GPa |
4.0 |
|
|
斷裂伸長率，% |
1.9 |
|
|
沖擊強度，kJ/m2 |
19 |
|
|
質量比 |
樹脂：固化劑=100：63 |
|
|
測試固化條件 |
100℃*2h+150℃*2h+180℃*2h+200℃*2h |
