?
?
?
?
通過認(rèn)證?[誠信檔案]

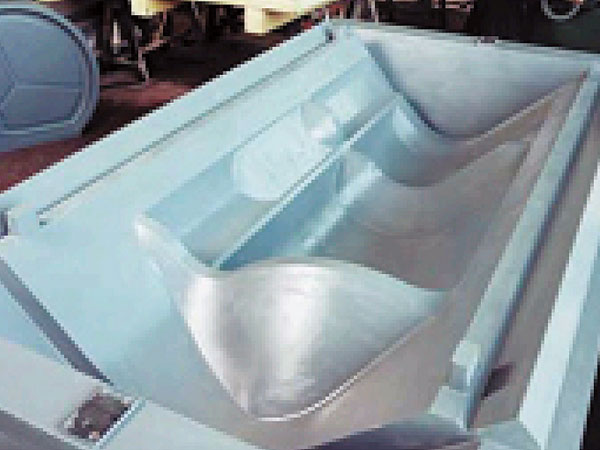

MouldFoam代木是為了制作原模和各種工業(yè)模具而研制。該產(chǎn)品具有優(yōu)良的加工性能，同時適用于傳統(tǒng)工具和先進(jìn)的加工機械。代木為各向同性，可以用不用的設(shè)備進(jìn)行加工，而進(jìn)料速率不受加工方向的影響。加工后的表面具有極低的孔隙率，高密度代木的表面效果更好。
產(chǎn)品特性 / FEATURES
◎不同環(huán)境條件下具有高尺寸穩(wěn)定性；
◎低樹脂吸收率；
◎微小的閉孔結(jié)構(gòu)；
◎良好的力學(xué)性能；
◎優(yōu)異的防火性能；
◎低吸水率；
◎高比強度；
◎加工過程中不會崩料，表面光滑。
技術(shù)參數(shù) / SPECIFICATION
| 性能/Properties | 測試標(biāo)準(zhǔn)/Standard | 單位/Unit | 數(shù)值/Value | ||||||
| 產(chǎn)品類型/Type | - | - | 結(jié)構(gòu)泡沫/STRUCTURAL FOAM | ||||||
| 名義密度/Nominal density | ASTM-D 1622 | kg/m3 | 60 | 120 | 160 | 200 | 250 | 500 | 700 |
| 壓縮強度/Compressive strength | ASTM-D 1622 | Mpa | 0.45 | 1.0 | 1.7 | 2.5 | 3.6 | 15 | 24 |
| 壓縮模量/Compressive modulus | ASTM-D 1621 | Mpa | 18 | 36 | 50 | 78 | 110 | 240 | 530 |
| 彎曲強度/Flexural strength | ISO 178 | Mpa | 0.6 | 1.3 | 1.6 | 2.2 | 3 | 12 | 19 |
| 彎曲模量/Flexural modulus | ISO 178 | Mpa | 12 | 38 | 57 | 80 | 120 | 450 | 730 |
| 硬度/Hardness | ISO 868 | Shore D | - | - | - | - | 35~40 | 60~65 | 65~70 |
| 熱變形溫度/HDT | ASTM-D 53424 | ℃ | 130 | 130 | 160 | >200 | >200 | >200 | >200 |
| 使用溫度/Service Temperature | - | ℃ | -120,+110 | -180,+120 | |||||
| 尺寸(長×寬)/Dimension(L x W) | - | mm | 1000×2000(-5) | ||||||
| 厚度(小~大)/Thickness (min-max) | - | mm | 50~350 | 50~200 | 50~200 | 50~180 | 50~150 | 50~100 | 50~100 |
English
簡體中文
