切割機

描述

效益

&

效率

節省刀模開發費用

數字化無刀模加工；

一次性精準制作；

方便快捷的可視化模型修改；

讓樣品制作更簡單。

節約刀模費用：9~12萬元/年

節省人工費用：5~8萬元/年

降低出錯率

性能穩定精確

不受員工情緒影響；

消除隱性浪費；

降低企業成本。

提高材料使用率5%

性能穩定、切割精確；

可視化零間距排版切割。

經久耐用

精鑄架構；

軍工級元器件；

國際領先的控制軟件系統；

內外兼修，完美組合。

八年以上使用壽命。

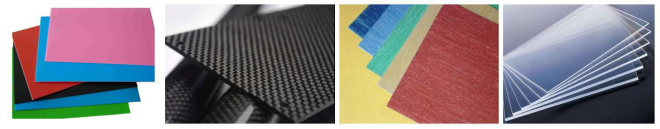

應用于多種材質

可切割玻纖、碳纖、橡膠、樹脂、芳綸等復合材料；

快速、直觀

切割速度0-120cm/s；

品質直觀可鑒；

效率比傳統人工提升4~5倍。

助力品牌打造

提升企業競爭力

減少工序；

縮短新品研制周期；

快速搶占市場先機；

領先競爭對手。

工藝

提高設計能力

讓復雜的盒型設計變得簡單；

充分發揮設計師的創造力。

方便快捷的細節處理

任意調節切割刀路的深淺；

任意調節壓痕的力度、寬度；

全穿、半穿、壓痕、畫線、繪圖、標注等細節一體化處理完成。

精準，確保品質

電腦控制

程序化作業

切割尺寸誤差<0.2mm

效率

快速完成中小批量、多款式的生產

適用600-1000個的訂單

滿足大客戶的小訂單要求

所想即所得

快速實現樣式復雜、難度高的樣板切割；

不怕做不到，只怕想不到。

易學易懂易操作

人性化操作設置；

快經過培訓1天內即可上機操作。

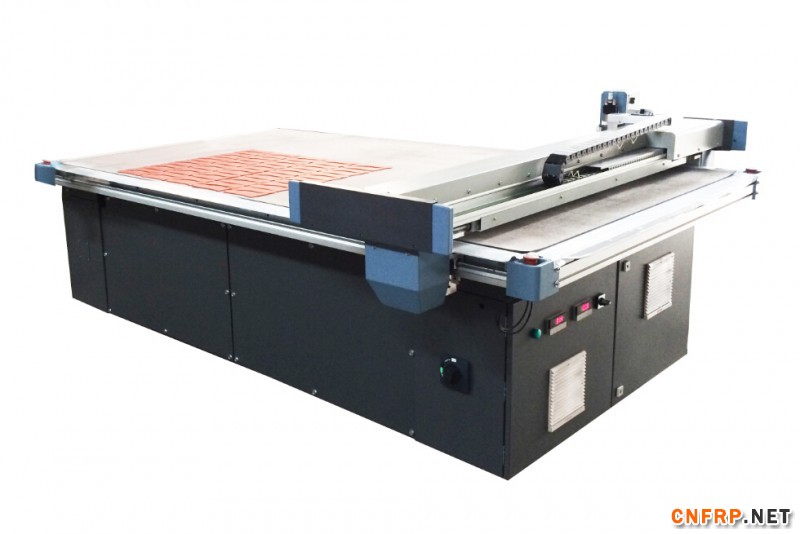

參數型號

RZCRT-1410 RZCRT-1813 RZCRT-2516

工作特性

電腦操作與切割機同時進行，快速完成數據傳輸，可連續使用

切割速度

可達0-1200mm/s

切割應用

玻纖、碳纖、橡膠等各種柔性復合材料；大切割單層厚度可達45mm

筆數

8組不同的筆畫、半刀、全刀、拖刀、沖孔設置

可使用的筆形

普通的簽字筆、油性筆、圓珠筆

材料固定方式

分區真空吸附

機械分辨率

0.07mm

切割精度

誤差< 0.2mm

傳輸接口

標準并口/串口/網口

指定系統

HP-GL和GP-GL兼容格式

數控面板

液晶顯示和觸點按鍵

傳動材料

直線導軌、齒條

電機

進口伺服電機

功能

切割、壓折痕、切虛線、切半刀、全刀、拖刀、繪刀模圖、文字標注
與數碼打樣機結合實現無誤差定位切割

振動刀片

振動刀頭電機每分鐘18000—22000轉

有效切割面積

1400*1000 1800*1300 2500*1600mm

工作電壓

交流220V380V+10%,50HZ

工作功率

9KW

外觀尺寸

2100*1500*1000 2700*1800*1000 3500*2100*1000

吸附方式

真空吸附，可調整吸附區域

配備刀片

標配4種刀片，可切割市面上全部柔性材料；
并可按客戶切割要求定制特種刀片。

配備壓線輪

4種不同壓輪，可滿足各種不同厚度材料的壓痕作業要求，
并可按客戶壓痕要求定制特種壓輪。

業內優勢

1、 進口伺服電機，直線導軌，切割精度更高；

2、 工作臺面獨家采用高密度纖維墊板，真空吸附能力業內強；

3、 墊板壽命比業內同類產品長30%；

4、 零部件全部自產，售后維護成本業內低；

5、 國內外上千家客戶應用案例；

6、 分公司或辦事處共63家，售后維護時效更高。
