產品詳情

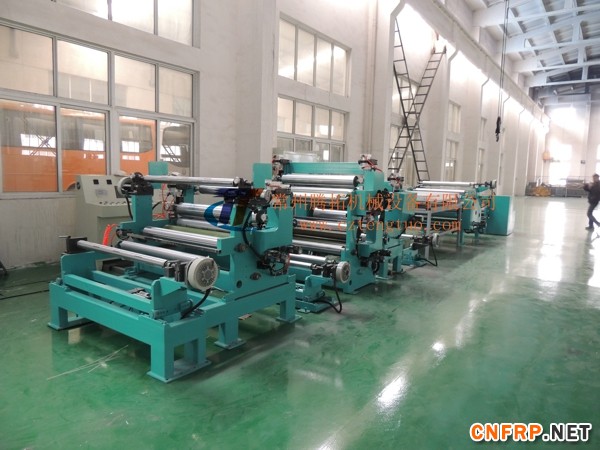

1150型預浸復合機技術參數
1.基本參數
1.1有效涂布寬度:1000mm
1.2.大機械速度:5m/min(實際生產速度根據現場工藝條件確定)
1.3.材料有效幅寬:1000mm
1.4.輥面寬度：1150mm
1.5 預浸料樹脂含量：在30~50%范圍內，精度±3%
1.6 收卷紙芯內孔直徑:Φ254mm，收卷大盤經:Φ500mm
1.7 紙芯內孔直徑:Φ76mm，放卷大直徑:Φ500mm
1.8 整線由三菱（型號要等電路圖設計好才能確定）PLC控制，并在人機友好觸摸屏（昆倫通態MCGS-TPC1062k）界面上實時控制
1.9 設備總功率: 約45kw
2.設備結構組成
整機由放卷部（5套）、浸漬涂布頭（3套）、復合及電熱平板部、冷卻牽引部、雙工位收卷部、電氣及氣動控制系統幾部分組成。各部分主要配置如下：
2.1放卷部（共5套）
2.1.1放卷型式: 單工位放卷
2.1.2 卷芯直徑: Φ76mm
2.1.3. 放卷軸:Φ76mm氣脹軸1根
2.1.4 放卷大直徑: Φ500mm
2.1.5 放卷張力:采用1臺50N.M磁粉制動器（蘭菱FZ50J）作張力執行器件
2.1.6張力控制: 接近開關檢測，錐度張力自動控制，張力控制在PLC觸摸屏上顯示、調整
2.1.7過度導輥:Φ100mm鋁合金導輥,校平衡處理
2.1.8設有前后調節裝置一套,可自由調節物料的松緊度，調節裝置型號（此裝置為自行設計的非標件，按圖紙加工）
2.1.9 糾偏裝置:光電自動糾偏，檢測精度是±0.1mm、響應時間≤0.01s、糾偏速度：10mm～25mm/s
2.1.10薄放卷機架：A3鋼焊接，鋼板厚度25mm
2.2浸漬擠壓涂布頭（共3套）
2.2.1涂布方式:浸漬擠壓涂布
2. 2.2膠盆:不銹鋼制作，夾層加熱結構。
調整方式:手輪;調節螺桿;升降齒條等組成調節裝置,料盆可自由上下調整,料盤降到低進料盤能順利取出。整體結構設計、保證充分浸漬。
2.2.3料盆加熱：電加熱，高130oC,智能溫控表與可控硅模塊組成溫度控制系統。溫控精度±5 oC
2.2.4浸膠輥: Φ160mm，無縫鋼管制作, 精磨加工，表面噴特氟龍, 校平衡處理。
2.2.5浸膠輥傳動:伺服電機配齒輪減速機傳動。
2.2.6速度控制:伺服驅動器，整機同步，人機界面顯示。
2.2.7擠壓底輥:Φ150mm，無縫鋼管加工制作，表面噴特氟龍，精磨加工，輥面圓跳動小于0.005mm（100℃下），兩端配進口軸承。
2.2.8計量輥:Φ150mm, 無縫鋼管加工制作，表面噴特氟龍，精磨加工，輥面圓跳動小于0.005mm（100℃下），兩端配進口軸承。
2.2.9間隙調整：斜鍥控制上膠量，帶百分表顯示。預留位置，方便后期實現間隙在PLC觸摸屏上顯示、調整。間隙范圍：0-6mm、間隙精度:0.01mm
2.2.10.擠壓底輥傳動:伺服電機配齒輪減速機傳動。
2.2.11速度控制: 伺服驅動器，整機同步，人機界面顯示。
2.2.12機架: 墻板結構，A3鋼制作，鋼板厚度25mm
2.3復合部及加熱平板
2.3.1復合輥:直徑為320mm,無縫鋼管制作,精磨加工，表面噴特氟龍，輥面圓跳動小于0.005mm（100℃下），校平衡處理。
2.3.2壓輥:直徑為320mm,無縫鋼管制作,精磨加工，表面噴特氟龍，輥面圓跳動小于0.005mm（100℃下），校平衡處理。壓輥可垂直升降，壓力可調節、顯示，小度量0.01mpa。加熱溫度：室溫~130℃，工作區精度±10℃
2.3.3間隙調整：斜鍥控制上膠量，帶百分表顯示。預留位置，方便后期實現間隙在PLC觸摸屏上顯示、調整。間隙范圍：0-6mm、間隙精度:0.01mm
2.3.4.復合輥傳動:伺服電機配齒輪減速機傳動。
2.3.5速度控制: 伺服驅動器，整機同步，人機界面顯示。
2.3.6機架: 墻板結構，A3鋼制作，鋼板厚度50mm
2.3.7加熱平板：鑄鋁加熱板，長度2000mm，500mm/塊，共4塊
2.3.8溫度控制：高130oC,智能溫控表與可控硅模塊組成溫度控制系統。溫控精度±5 oC
2.4冷卻牽引部
2.4.1冷卻輥:直徑為210mm,無縫鋼管制作,精磨加工，表面鍍硬鉻，（硬度值:HRC58～62），校平衡處理，兩端安裝旋轉接頭。3根
2.4.2橡膠壓輥:直徑為180mm,采用丁腈橡膠制作,雙氣缸驅動。
2.4.3冷卻輥傳動: 伺服電機配齒輪減速機傳動，三輥聯動，常溫冷卻水，冷卻后物料溫度40～50oC
2.4.4速度控制: 伺服驅動器，整機同步，人機界面顯示。
2.4.5復合部機架: 槽鋼焊接（注：冷卻輥部分安裝機架為A3鋼墻板結構）
2.5收 卷 部
2.5.1.收卷型式:雙工位收卷。
2.5.2收卷大直徑:Φ500mm。
2.5.3收卷軸: Φ254mm氣脹軸2根。
2.5.4收卷動力: 伺服電機配齒輪減速機傳動。1套
2.5.5收卷張力控制: 伺服驅動器，自動張力控制，人機界面顯示。1套
2.5.6機械離合機構：2套
2.5.7導輥:導輥直徑Φ100mm,較平衡處理
2.5.8收卷機架: A3鋼墻板結構，厚度：20mm。
