DMA242測試膠帶

簡介

膠帶由膠粘劑和固定帶組成，用于臨時或永久固定粘結物體。無需使用水、溶劑或加熱活化，只要施加一定的壓力即可發生粘結的膠帶叫做壓敏膠。膠帶起初由3M公司的Richard Drew于1926年發明。當時，膠帶是紙質膠帶，后來出現的透明膠帶和其他類型的膠帶均由此衍生而來。3M的Scotch和德莎的Sellotape透明膠帶都是由纖維素樹脂制成的。

測試條件

溫度范圍：-100…150°C

樣品夾具：拉伸

動態力：7.2N　　　

比例因子：1.1

升溫速率：10K/min

氣氛：靜態空氣

頻率：3.33，10，33.33，100Hz

測試結果

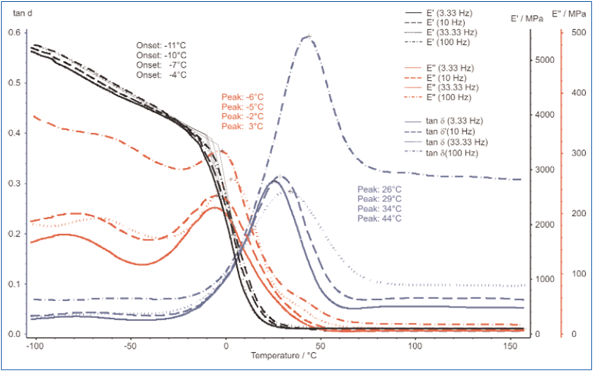

儲能模量隨著測試頻率的增加而升高。在頻率3.33Hz下，玻璃化轉變的外推起始點溫度為-11°C，增加測試頻率，玻璃化溫度向高溫方向移動，100Hz下對應的玻璃化溫度為-4°C。相應的損耗模量曲線的峰值溫度出現在-6°C（3.33Hz）和3°C（100Hz）。類似的結果也出現在損耗因子Tanδ曲線上，峰值溫度分別為26°C（3.33Hz）、29°C（10Hz）、34°C（33.33Hz）、44°C（100Hz）

編譯：

朱明峰

曾智強
