English
簡體中文
傳統(tǒng)不飽和聚酯樹脂中，苯乙烯作為活性單體，起著交聯(lián)劑及稀釋劑的雙重作用。在樹脂制品成型由其是開模成型過程中苯乙烯的易揮發(fā)性對環(huán)境污染嚴(yán)重，危害工人的身心健康。
為了滿足環(huán)保和健康的要求，華科聚合物開發(fā)了無苯乙烯系列樹脂，適用于手糊、噴射、拉擠、真空導(dǎo)入工藝。下面著重介紹一款適用于手糊噴射成型的無苯乙烯樹脂HS-E1803。
HS-E1803，其具有與普通不飽和聚酯樹脂不同的聚酯主體結(jié)構(gòu)，選用了低VOC排放的高沸點(diǎn)活性稀釋劑，屬于一般化學(xué)品，降低了客戶的倉儲要求、由于其極低的揮發(fā)性，客戶施工現(xiàn)場的環(huán)保設(shè)施投入要求大大降低，從而降低生產(chǎn)成本。
HS-E1803的綜合性能優(yōu)異，具體如下：
1、低揮發(fā)性

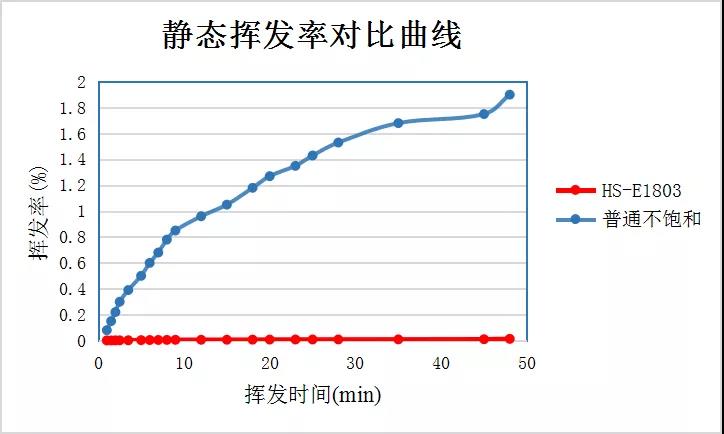

圖一為HS-E1803與我司同類用途普通不飽和聚酯樹脂靜態(tài)揮發(fā)曲線對比圖。
由上圖可見，HS-E1803幾乎無揮發(fā)性物質(zhì)排放。我們的客戶使用后反饋，手糊施工現(xiàn)場幾乎無氣味，環(huán)境友好，現(xiàn)場工人很歡迎使用該牌號產(chǎn)品。揮發(fā)物質(zhì)的減少，一方面對人體健康有很好的保護(hù)，另一方面參與反應(yīng)的交聯(lián)單體量相應(yīng)增加，可降低樹脂用量，實(shí)現(xiàn)環(huán)境友好及經(jīng)濟(jì)價值雙重優(yōu)勢。
2、優(yōu)異的施工性及物理性能
HS-E1803與同類用途普通手糊不飽和聚酯樹脂相比，具有更好的表干性，可快速固化，中低粘度、與玻纖浸潤性好。
HS-E1803為預(yù)促進(jìn)樹脂，其化性指標(biāo)如下表所示：
其外觀粘度等與普通手糊不飽和樹脂相同，符合手糊施工現(xiàn)場的操作習(xí)慣要求。可根據(jù)客戶的不同需求，對粘度及凝膠時間進(jìn)行靈活調(diào)整。

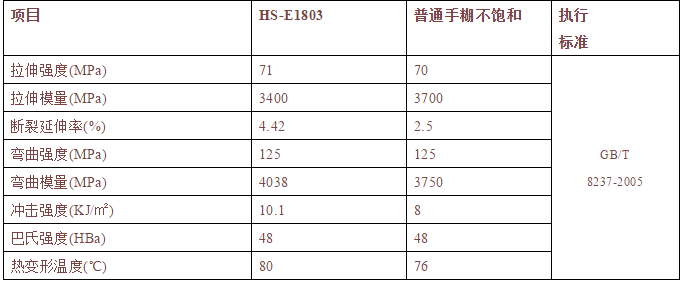

HS-E1803與普通手糊不飽和樹脂的澆筑體物性對比數(shù)據(jù)如下表所示：
上表中的數(shù)據(jù)顯示，HS-E1803與普通手糊不飽和樹脂澆筑體物理性能相當(dāng)。可替代或部分替代客戶現(xiàn)用的普通手糊不飽和樹脂體系，對制品性能無影響。
HS-E1803與普通手糊不飽和樹脂間無粘接問題，可分多層多次施工，做到與客戶現(xiàn)用體系無縫對接、隨時切換。
