English
簡(jiǎn)體中文
SP Nano Ltd(以色列，雅夫內(nèi)城)報(bào)道了它已經(jīng)研發(fā)出了SP1，這是一種耐熱蛋白，初是從白楊樹中分離克隆出來(lái)，現(xiàn)在已經(jīng)可以用發(fā)酵的方式大量生產(chǎn)了。其轉(zhuǎn)基因變體與碳納米管緊緊粘合形成一種被稱為穩(wěn)定的SP1/CNT復(fù)合物；這抑制了碳納米管的聚合和凝塊，同時(shí)滿足了它和樹脂基體的均勻混合。SP Nano已經(jīng)驗(yàn)證了當(dāng)與質(zhì)量分?jǐn)?shù)小于1%的環(huán)氧膠混合時(shí)，SP1/CNT至少可以使剝離強(qiáng)度，耐沖擊性和韌性提高50倍。當(dāng)SP1/CNT與環(huán)氧樹脂膠混合，觀察到撕裂韌性有更大的改善。

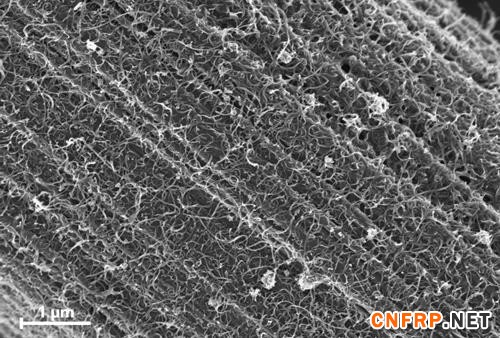

而且，SP Nano 已經(jīng)證實(shí)了SP1/CNT可以被用作像膠水一樣的涂層來(lái)干燥碳纖維在載荷為0.3-0.4%時(shí)。SP Nano用酚醛樹脂法通過(guò)濕法和壓蒸法測(cè)試了這種材料，并將得到的結(jié)果與沒(méi)有SP1/CNT涂層的碳纖維與酚醛樹脂的混合實(shí)驗(yàn)進(jìn)行比較，結(jié)果顯示SP1/CNT混合物的層間的剪切強(qiáng)度比沒(méi)有混入SP1/CNT的材料高47%，通過(guò)厚度拉伸強(qiáng)度測(cè)試說(shuō)明混有SP1/CNT的復(fù)合物增加了176%。SP Nano 聲明性能的改善是由于在碳纖維表面存在碳納米管，這可構(gòu)建一個(gè)高密度的網(wǎng)狀結(jié)構(gòu)，從而連接了纖維與樹脂基體。
SP Nano 的席執(zhí)行官Eyal Shpilberg說(shuō)：“他們正在評(píng)估SP1的使用情況。而且早期的分析表明了SP1/CNT與酚醛樹脂的混合物有很大的潛在優(yōu)勢(shì)，另外，公司也正致力于能與環(huán)氧兼容的SP1/CNT的合成路徑。他也指出其他的應(yīng)用是與玻璃纖維的混合涂層，僅僅的濃度就創(chuàng)造高產(chǎn)率。Shpilberg說(shuō)，這將對(duì)電子應(yīng)用提供EMI防護(hù)是很有價(jià)值的。SP1/CNT在載荷大約為1.2%是也可以作為粘結(jié)劑使用。SP Nano 也報(bào)道了它正在與一些原始制造商合作，為了能更進(jìn)一步的評(píng)估SP1/CNT復(fù)合物結(jié)構(gòu)的性能。
Shpilberg說(shuō)：“SP Nano 目前正在售賣裝有含碳納米管的SP1蛋白的集裝盒。那時(shí)消費(fèi)者將氮?dú)鈱⑦@種材料與他們的材料混合的責(zé)任。 Shpilberg指出這種用SP1/CNT去干燥纖維的涂層技術(shù)是標(biāo)準(zhǔn)的以及大范圍可行的。
更多信息請(qǐng)關(guān)注復(fù)合材料信息網(wǎng)m.lzzz.net
