以雙酚A、甲基環氧氯丙烷為主要原料制備的甲基環氧氯丙烷型環氧樹脂具有一系列優異性能，這是由于結構中多一個甲基。此方法制成的環氧樹脂固化后經檢測具有下列優異性能：毒性小、韌性好、耐紫外線、耐候性等。目前，美、日、歐等國紛紛開發了一系列甲基環氧氯丙烷環氧樹脂，如雙酚A-甲基環氧氯丙烷環氧樹脂，以下簡稱BPA-MECH環氧樹脂。
　　研究結果表明：BPA-MECH環氧樹脂與E-44固化產物的熱變形溫度無顯著差別，但吸水率降低了47.6％，彎曲強度和彎曲模量分別提高了10.5％和7.8％，沖擊強度上升了129.4％，拉伸強度、彈性模量以及斷裂伸長率都有不同程度的提高，大增幅分別為27.6％、25.9％和12.9％，由于BPA-MECH環氧樹脂具有韌性和低吸水性，對于目前耐冷熱沖擊和高溫高濕環氧固化物可能有很大幫助，建議用于風電復合材料、絕緣漆料以及灌封料、澆注料等場合。由于韌性好，強度高，還建議用于環氧瀝青路面。
　　江蘇天音化工有限公司以高科技含量的精細化學品為研發重點，建立了自己的研發中心，擁有自主知識產權，多套裝置榮獲級火炬計劃。公司利用自身的資源優勢：甲基環氧氯丙烷，開發了BPA-MECH環氧樹脂，初步檢測樹脂的各項指標結果如表1：

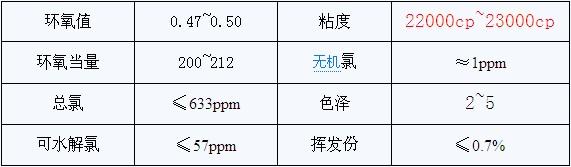

　　表1BPA-MECH環氧樹脂性能指標

　　以DDM為固化劑，添加量為樹脂質量的20％，80℃熔融混合樹脂和固化劑，抽真空脫氣泡，然后采用100℃/1h→120℃/1h→150℃/3h→180℃/1h逐步階段升溫固化。結果如表2：
       表2BPA-MECH環氧樹脂與普通環氧樹脂性能比較

       更多信息請關注復合材料信息網http://m.lzzz.net
